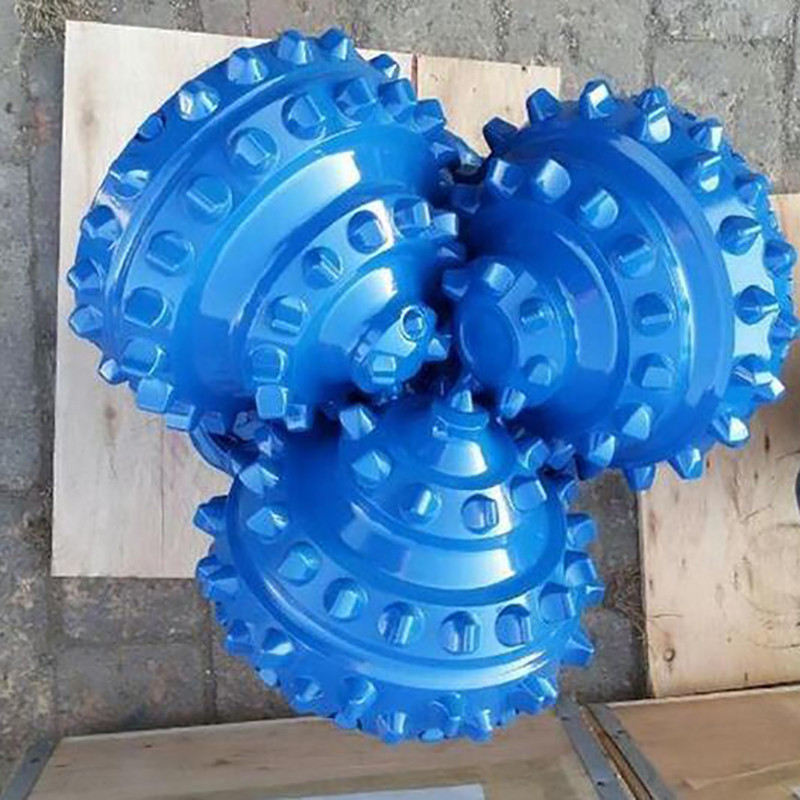

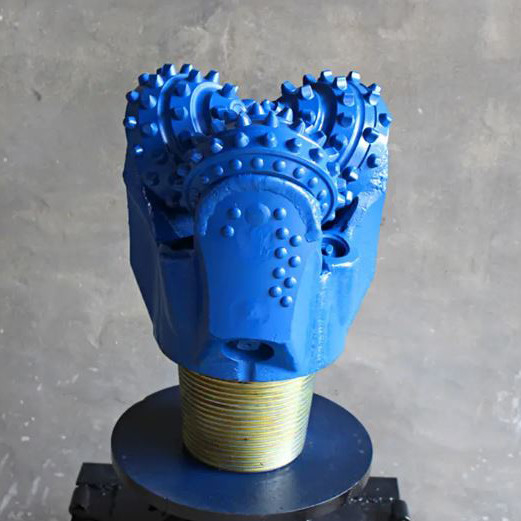

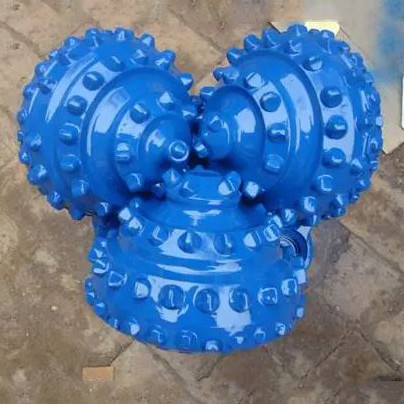

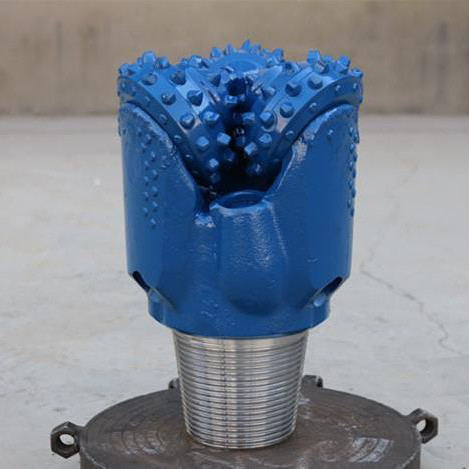

TCI 9-1/2 " Tricone บีทเจาะ IADC 537 ของการเจาะหินสนามน้ํามัน

คำอธิบาย

ดอกสว่านไทรโคนเป็นส่วนประกอบสำคัญของชุดประกอบก้นหลุมที่ใช้ในการปฏิบัติงานเจาะ ดอกสว่านกลไกนี้ใช้การเคลื่อนที่แบบหมุนและการเสียดสีเชิงกลที่เกิดจากฟันของมันเพื่อกำจัดพื้นผิวหินในระหว่างการเจาะ วัตถุประสงค์ของมันคือการใช้พลังงานจากก้านสว่านที่หมุนและอุปทานโคลน โดยใช้แรงนี้อย่างมีประสิทธิภาพเพื่ออำนวยความสะดวกในการเพิ่มความลึกของบ่อน้ำ

จะรู้ได้อย่างไรว่าไทรโคนมีคุณภาพ?

• หนังสือเดินทางรหัส IADC ของดอกสว่านไทรโคน
• ตัวเลือกฟันเหล็กและ TCI ของดอกสว่านไทรโคน
• เม็ดมีดทังสเตนคาร์ไบด์เพิ่มเติมในแถวส้น
• การเคลือบทังสเตนคาร์ไบด์บนตัวกรวย
• เม็ดมีดทังสเตนคาร์ไบด์เคลือบเพชรบนมาตรวัดของกรวย
• เม็ดมีดทังสเตนคาร์ไบด์บนหางเสื้อของขา
• หัวฉีดกลางเพิ่มเติมสำหรับการทำความสะอาดกรวย

คุณสมบัติของไทรโคนคือมาพร้อมกับหนังสือเดินทางของตัวเองดังต่อไปนี้:

• ข้อมูลจำเพาะของกรวย
• ตราประทับคุณภาพที่ลงนามโดยผู้ที่ทำและตรวจสอบบิต
• พารามิเตอร์การเจาะที่แนะนำเพื่อให้ได้ประสิทธิภาพสูงสุดจากบิต:
• น้ำหนักบิต
• ความเร็วในการหมุน
• ปริมาณการล้าง

การใช้งาน

• การสำรวจทางธรณีเทคนิค
• การสำรวจและการสำรวจเหมืองแร่
• เครื่องมือทางธรณีเทคนิค
• ธรณีฟิสิกส์

ประเภทของไทรโคนที่คุณเลือกขึ้นอยู่กับธรณีวิทยาที่คุณกำลังเจาะและเส้นผ่านศูนย์กลางของหลุมเจาะที่คุณกำลังเจาะ สมาคมผู้รับเหมาเจาะนานาชาติ (IADC) ได้พัฒนาระบบขั้นตอนที่ใช้งานง่ายเพื่อเลือกไทรโคนที่เหมาะสมสำหรับธรณีวิทยาของคุณ พร้อมคุณสมบัติเพิ่มเติม เช่น การป้องกันบิตเพื่ออายุการใช้งานที่ยาวนานขึ้น

ประเภทแบริ่ง
โดยหลักแล้วมีแบริ่งสามประเภทที่ใช้ในดอกสว่านไทรโคน:

• ดอกสว่านลูกกลิ้งแบริ่งแบบเปิดมาตรฐาน:
บนบิตเหล่านี้ กรวยจะหมุนได้อย่างอิสระ บิตประเภทนี้มีแถวหน้าของตลับลูกปืนและแถวหลังของตลับลูกปืน
• ดอกสว่านลูกกลิ้งแบริ่งแบบซีล
บิตเหล่านี้มีซีล O-Ring พร้อมอ่างเก็บน้ำจาระบีสำหรับการระบายความร้อนของแบริ่ง ซีลทำหน้าที่เป็นเกราะป้องกันโคลนและเศษวัสดุเพื่อปกป้องแบริ่ง
• ดอกสว่านลูกกลิ้งแบริ่งวารสาร
บิตเหล่านี้ได้รับการระบายความร้อนด้วยน้ำมัน/จาระบีอย่างเคร่งครัดพร้อมแบริ่งจมูก ซีล O-Ring และรางเพื่อประสิทธิภาพสูงสุด


รหัส IADC

รหัส IADC ทำให้ง่ายต่อการอธิบายว่าจำเป็นต้องใช้ดอกสว่านหินชนิดใด
ตัวเลขสามหลักแรกจัดประเภทบิตตามการก่อตัวที่ออกแบบมาเพื่อเจาะและการออกแบบแบริ่ง/ซีลที่ใช้
1, 2 และ 3 กำหนดดอกสว่านฟันเหล็กโดยมี 1 สำหรับการก่อตัวแบบอ่อน, 2 สำหรับปานกลาง และ 3 สำหรับการก่อตัวแบบแข็ง
รหัส 4, 5, 6, 7 และ 8 กำหนดดอกสว่านเม็ดมีดทังสเตนคาร์ไบด์สำหรับการก่อตัวที่มีความแข็งแตกต่างกัน โดย 4 เป็นแบบอ่อนที่สุด และ 8 เป็นแบบแข็งที่สุด


ประเภทการก่อตัว
ต่อไปนี้แสดงการก่อตัวทั่วไปและการอ้างอิง IADC
1 & 4 การก่อตัวแบบอ่อนที่มีชั้นเหนียวและความแข็งแรงในการบีบอัดต่ำ เช่น ดินเหนียว, มาร์ล

1 & 4 การก่อตัวแบบอ่อนที่มีความแข็งแรงในการบีบอัดต่ำ เช่น มาร์ล, เกลือ, แอนไฮไดรต์ และหินดินดาน

5 การก่อตัวแบบอ่อนถึงปานกลางที่มีความแข็งแรงในการบีบอัดต่ำและมีชั้นแข็งสลับกัน เช่น ทราย, หินดินดาน และชอล์ก

2 หรือ 6 การก่อตัวแบบหนาแน่นปานกลางถึงแข็งที่มีความแข็งแรงในการบีบอัดสูงถึงสูงมาก แต่มีชั้นที่ไม่กัดกร่อนหรือมีขนาดเล็ก เช่น หินดินดาน, โคลน, หินทราย, หินปูน, โดโลไมต์ และแอนไฮไดรต์

3 หรือ 7 การก่อตัวแบบแข็งและหนาแน่นที่มีความแข็งแรงในการบีบอัดสูงมากและมีชั้นกัดกร่อนบางส่วน เช่น หินทราย, หินทราย และหินโคลน

8 การก่อตัวที่แข็งและกัดกร่อนมาก เช่น ควอตซ์ไซต์และหินภูเขาไฟ


รหัส IADC - ตัวเลข ตัวเลขสามหลักแรกจัดประเภทบิตตามการก่อตัวที่ออกแบบมาเพื่อเจาะและการออกแบบแบริ่ง/ซีลที่ใช้

หลักแรก1, 2 และ 3 กำหนดดอกสว่านฟันเหล็กโดยมี 1 สำหรับการก่อตัวแบบอ่อน, 2 สำหรับปานกลาง และ 3 สำหรับการก่อตัวแบบแข็ง
4, 5, 6, 7 และ 8 กำหนดทังสเตนคาร์ไบด์ดอกสว่านเม็ดมีดสำหรับการก่อตัวที่มีความแข็งแตกต่างกัน โดย 4 เป็นแบบอ่อนที่สุด และ 8 เป็นแบบแข็งที่สุด

หลักที่สอง1, 2, 3 และ 4 เป็นการแบ่งย่อยเพิ่มเติมของการก่อตัวโดยมี 1 เป็นแบบอ่อนที่สุด และ 4 เป็นแบบแข็งที่สุด

หลักที่สามตัวเลขนี้จะจัดประเภทบิตตามประเภทแบริ่ง/ซีลดังนี้:
ดอกสว่านลูกกลิ้งแบริ่งแบบเปิดมาตรฐาน ดอกสว่านลูกกลิ้งแบริ่งแบบเปิดมาตรฐาน,
ดอกสว่านลูกกลิ้งแบริ่งแบบเปิดมาตรฐานระบายความร้อนด้วยอากาศพร้อมการป้องกันมาตรวัด ซึ่งหมายถึงเม็ดมีดคาร์ไบด์ที่ส้นของกรวย ดอกสว่านลูกกลิ้งแบริ่งแบบซีล ดอกสว่านลูกกลิ้งแบริ่งแบบซีลพร้อมการป้องกันมาตรวัด ดอกสว่านลูกกลิ้งแบริ่งวารสาร ดอกสว่านลูกกลิ้งแบริ่งวารสารพร้อมการป้องกันมาตรวัด

หลักที่สี่รหัสตัวอักษรต่อไปนี้ใช้ในตำแหน่งหลักที่สี่เพื่อระบุคุณสมบัติเพิ่มเติม: A. การใช้งานทางอากาศ R. รอยเชื่อมเสริม C. เจ็ทกลาง S. ฟันเหล็กมาตรฐาน D. การควบคุมการเบี่ยงเบน X. เม็ดมีดสิ่ว E. เจ็ทขยาย Y. เม็ดมีดทรงกรวย G. การป้องกันมาตรวัดพิเศษ Z. รูปทรงเม็ดมีดอื่นๆ J. การเบี่ยงเบนเจ็ท
