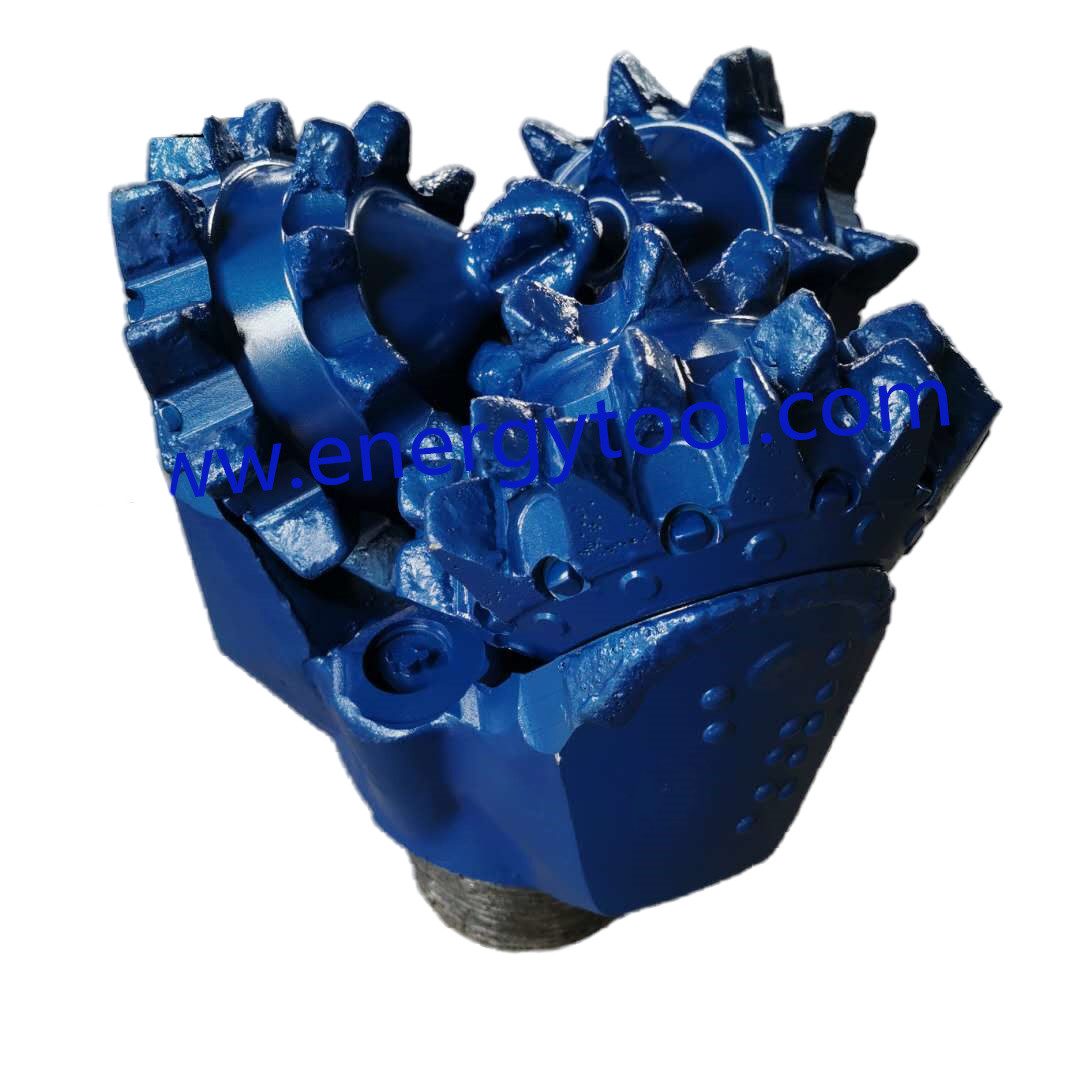

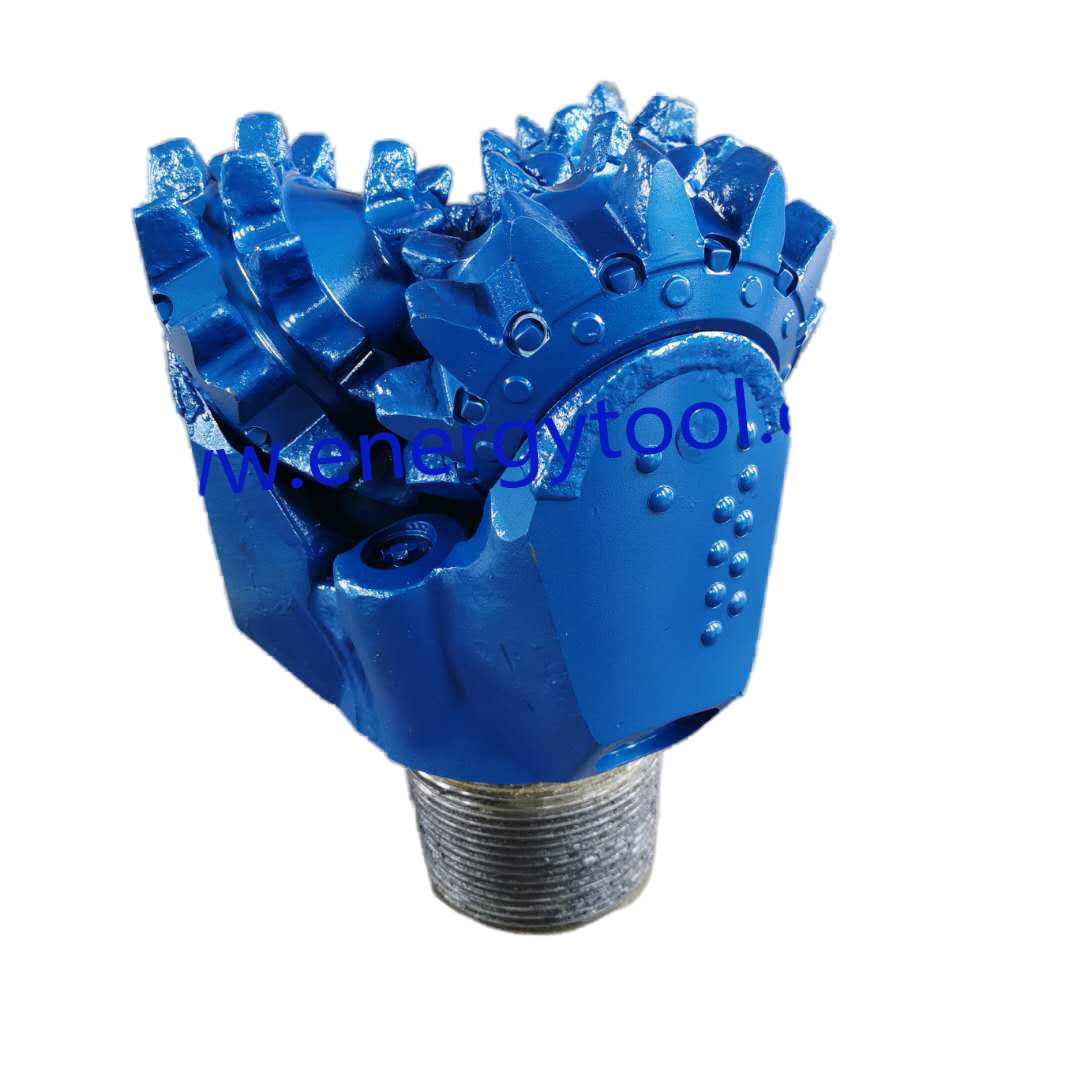

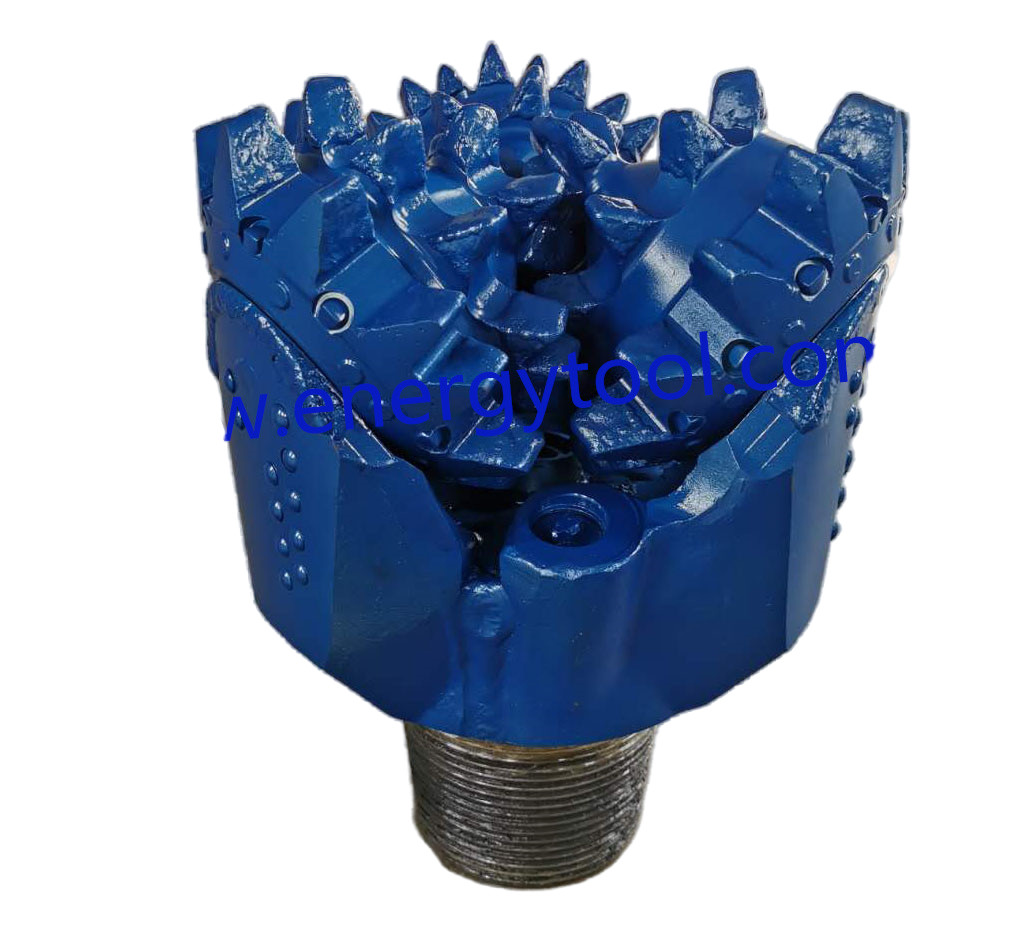

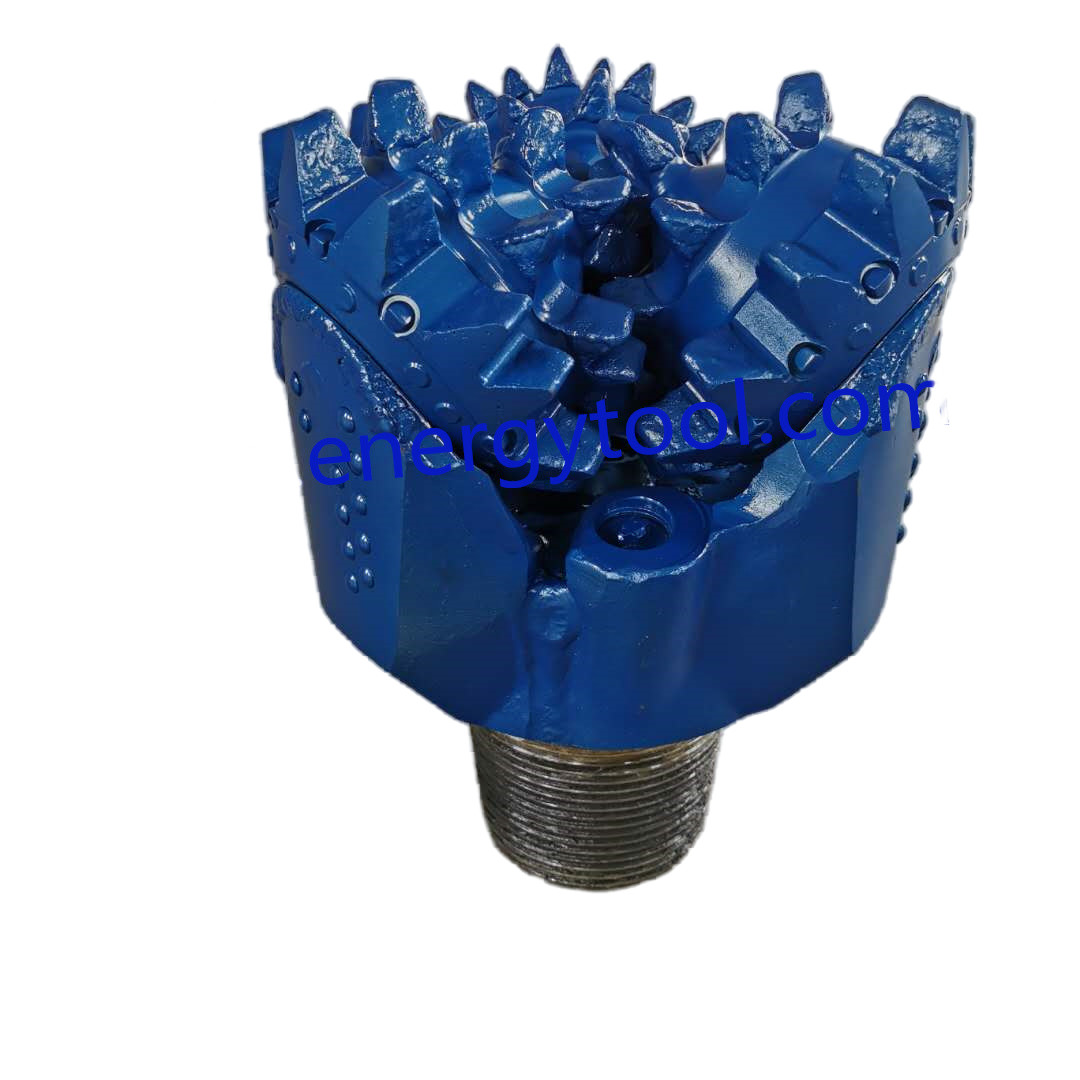

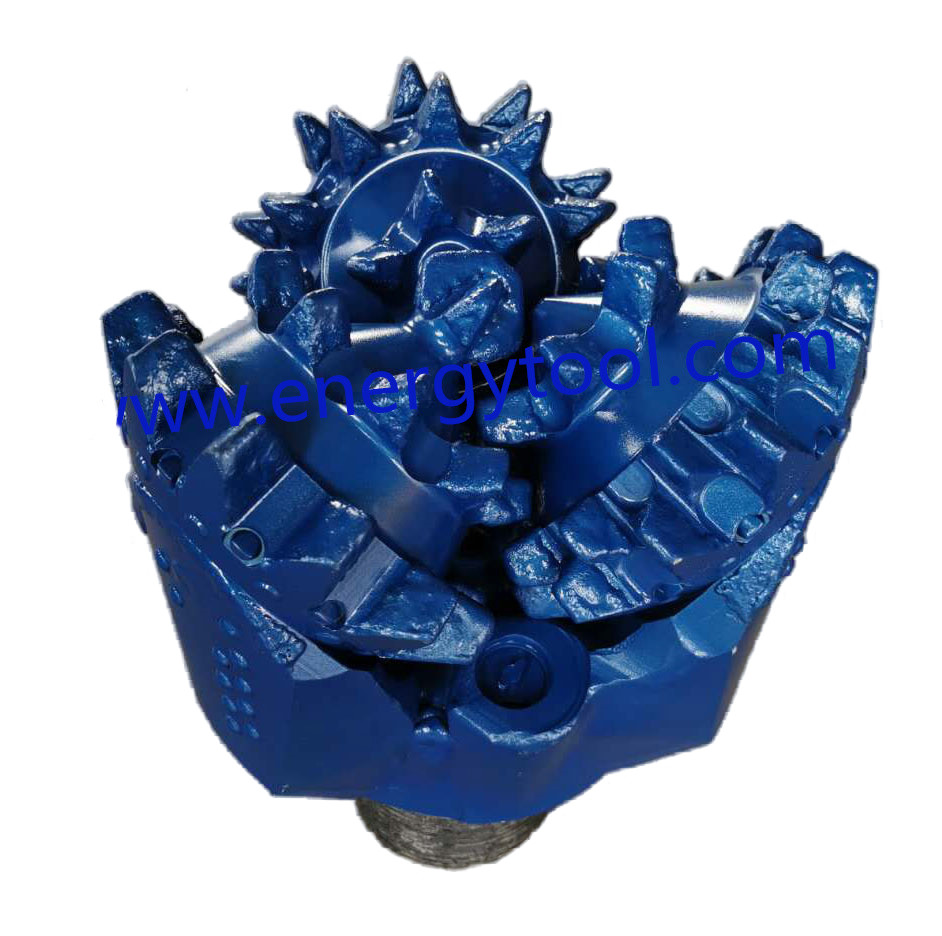

โรลเลอร์โคน การทําเหมืองแร่ เครื่องมือเจาะเหล็ก ปั่นฟัน Bit

การจัดหมวดหมวดโค้งม้วน

บิทรูลเลอร์คอนมักจะจัดเป็นบิทใส่คาร์บิดตองเฟรเมน (TCI) หรือบิทฟันบด

เพื่อช่วยในการเปรียบเทียบผลิตภัณฑ์ที่คล้ายกันจากผู้ผลิตต่าง ๆสมาคมผู้รับเหมาเจาะระหว่างประเทศ (IADC) ได้จัดตั้งระบบการจัดหมวดหมู่บิตแบบรวมสําหรับการตั้งชื่อของบิตเจาะ.

วิธีการจัดหมวด IADC roller-cone bit

วิธีการจัดหมวด IADC เป็นมาตรฐานทั่วอุตสาหกรรมสําหรับการอธิบายหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวดหมวด

ระบบการรหัสนี้ถูกสร้างขึ้นจากเกณฑ์สําคัญที่เกี่ยวข้องกับการออกแบบและการใช้

เวอร์ชั่นที่ใช้อยู่ปัจจุบันถูกนํามาใช้ในปี 1992 และรวมมาตรฐานที่พัฒนาโดยการร่วมมือของผู้ผลิตเครื่องเจาะ ภายใต้การดูแลของสมาคมวิศวกรปิโตรเลียม

การจัดอันดับ IADC

ระบบการจัดอันดับ IADC เป็นรหัสที่เกี่ยวข้องกับการออกแบบและการใช้งานสี่ตัวอักษร

ตัวอักษรแรกสามตัวคือตัวเลขเสมอ

ตัวอักษรสุดท้ายเป็นตัวอักษรตัวอักษร

ตัวเลขแรกหมายถึงชุดบิต ตัวเลขที่สองหมายถึงประเภทบิต ตัวเลขที่สามหมายถึงเบอร์และการจัดวางขนาด และตัวอักษรที่สี่ (อักษรเรียงตามตัวอักษร) คือลักษณะบิต

ซีรี่ย์

ซีรีย์เป็นตัวอักษรแรกในระบบ IADC ที่กําหนดลักษณะการสร้างทั่วไป และแบ่งบิตแบบฟันและแบบใส่จํานวนแปดชุดหรือหมวดใช้ในการอธิบายชิ้นส่วนหินหินหิน.

ซีรี่ย์ 1 ถึง 3 ใช้กับชิ้นฟันบด

ซีรี่ย์ 4 ถึง 8 ใช้กับบิตประเภทใส่

ยิ่งเลขชุดสูงขึ้นชนิดหินจะแข็งกว่าหรือหยาบกว่า

ซีรี่ย์ 1 เป็นตัวแทนที่อ่อนนุ่มที่สุด (การใช้งานในการเจาะที่ง่ายที่สุด) สําหรับชิ้นฟันบด;

ซีรี่ย์ 3 เป็นการใช้งานที่ยากที่สุดและหยาบซึมที่สุดสําหรับชิ้นฟันบด

ซีรี่ย์ 4 เป็นตัวแทนที่อ่อนนุ่มที่สุด (การใช้งานในการเจาะที่ง่ายที่สุด) สําหรับบิตประเภทใส่

ซีรี่ย์ 8 เป็นการใช้งานที่แข็งแรงและขีดข่วนมากสําหรับชิ้นส่วนประเภทใส่

โชคไม่ดี ความแข็งของหินไม่ได้ถูกกําหนดอย่างชัดเจนโดยระบบ IADC

เช่น ความหมายของหินทรายที่แข็งหรือหินปูนที่อ่อน กลาง เป็นเรื่องเชิงเชิงเชิงเชิงและเปิดให้มีการตีความในระดับหนึ่ง ดังนั้น ข้อมูลควรถูกใช้ในความหมายที่อธิบายเท่านั้นความแข็งของหินจริงจะแตกต่างกันมาก, ขึ้นอยู่กับปัจจัย เช่น ความลึก, ความดันการสมดุลเกิน, ความขวาง, และอื่น ๆ ที่ยากที่จะคณิต.

ประเภท

ตัวอักษรที่สองในระบบการจัดหมวดหมู่ IADC แสดงว่าชนิดของขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด 1 ถึง 4

การออกแบบหักและการป้องกันสกัด

ตัวอักษร IADC ที่สามกําหนดทั้งการออกแบบหักและการป้องกันกว้าง

IADC กําหนดเจ็ดประเภทของการออกแบบและการป้องกันสัดส่วน

1. หัวหักม้วนที่ไม่ปิด (ยังเรียกว่า หัวหินเปิด)
2. หมุนม้วนที่เย็นด้วยอากาศ (ออกแบบสําหรับการใช้งานเจาะอากาศ ผสมหรือหมอก)
3. หมุนม้วนที่ไม่ปิด ป้องกันสัดส่วน
4. หมุนม้วนปิด
5. หัวหักม้วนปิด ป้องกันสัดส่วน
6. หัวหักการหัดหัดปิด
7. หัวหักการขัดรัดที่ปิดปิด, ระดับการป้องกัน. หมายเหตุว่า "ระดับการป้องกัน" chỉแสดงให้เห็นว่าบิตมีคุณสมบัติบางอย่างที่ป้องกันหรือเสริมการระดับบิต. มันไม่ได้ระบุลักษณะของคุณสมบัติ.ตัวอย่าง, มันอาจแสดงให้เห็นการใส่พิเศษที่ตั้งอยู่ในตําแหน่งแถวกระดูกเท้า (ด้านของโคน) หรือการใส่เพชรที่เสริมบนแถวขนาด

คุณสมบัติที่รวม

ตัวอักษรที่สี่ที่ใช้ในระบบกําหนดลักษณะที่มีอยู่

IADC คิดว่าหมวดหมู่นี้เป็นตัวเลือก ตัวอักษรอักษรนี้ไม่ได้บันทึกไว้ในบันทึกบิตเสมอ แต่ถูกใช้ทั่วไปในคัดลอกและหนังสือเล่มของผู้ผลิตบิต

การจัดหมวดหมู่ IADC แผนและกําหนด 16 ลักษณะการระบุ

มีเพียงตัวอักษรตัวประกอบอักษรเดียวเท่านั้นที่สามารถใช้ได้ตามกฎ IADC

การออกแบบบิตมักจะรวมหลาย ๆ ลักษณะเหล่านี้. ในกรณีเหล่านี้, ลักษณะที่สําคัญที่สุดมักถูกระบุ.
