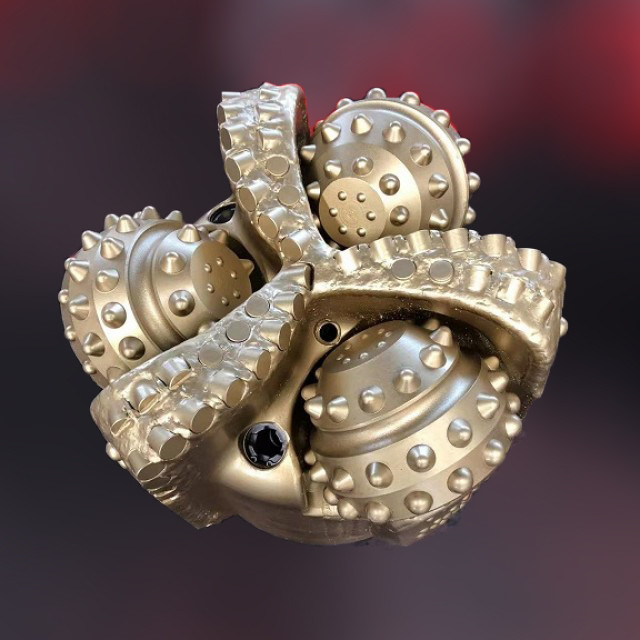

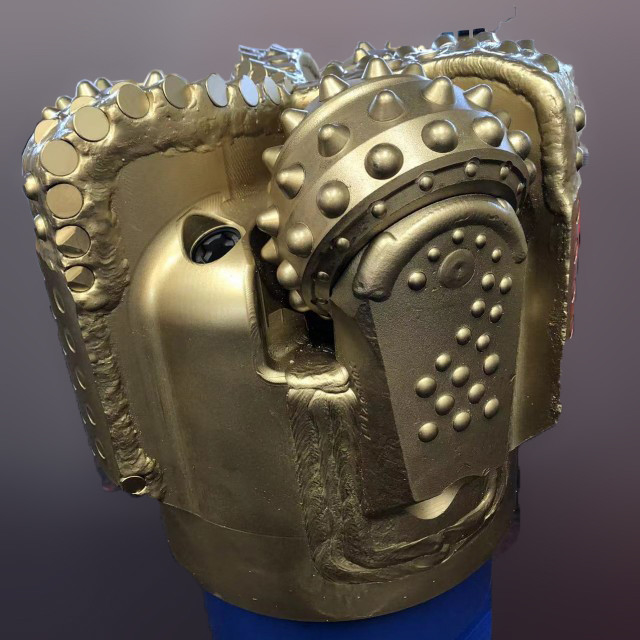

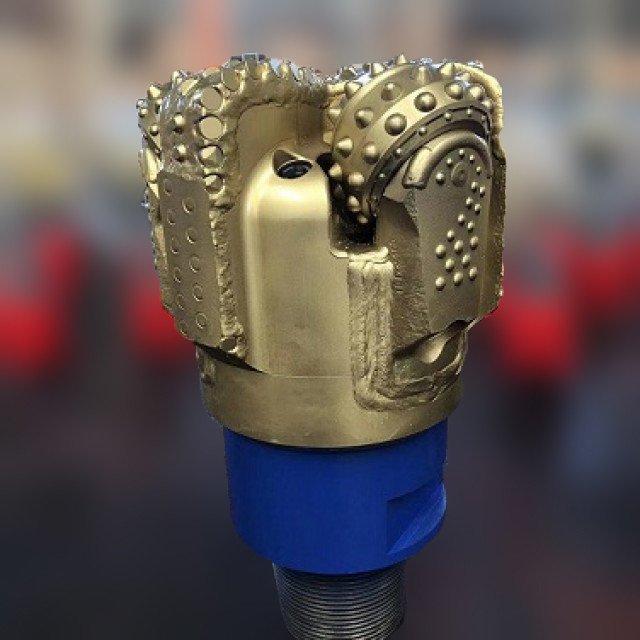

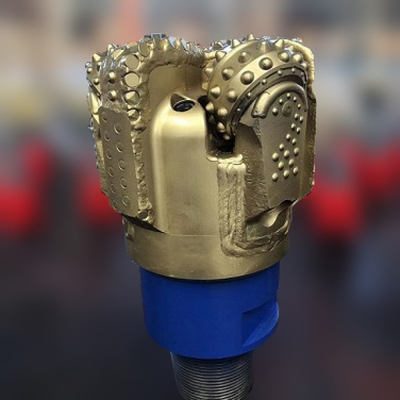

อุปกรณ์เจาะเพชร Bit 10-1/2 นิ้ว Hybrid Drill Bit ของ API หิน Bit

อุปกรณ์เจาะเพชร Bit 10-1/2 นิ้ว Hybrid Drill Bit ของ API หิน Bit





1ชื่อการผลิต:



พีดีซี บีทเจาะ พีดีซี บีทเพชร พีดีซี บีทเพชร พีดีซี บีทเพชร บีทหิน บีทเครื่องเจาะ บีทเพชร บีทเจาะบ่อ บีทไม้เจาะ

กล่องขุดเหมืองแร่ กล่องขุดน้ํา กล่องขุดน้ํามัน กล่องขุดเหมืองใต้ดิน

เครื่องมือเจาะเพชร เครื่องมือเจาะ





2 คําอธิบาย:







PDC Drill Bit เป็น Drill Bit ที่มีประสิทธิภาพสูงกว่าที่ใช้ในการเจาะเจาะน้ําน้ําและน้ําแต่ทั้งหมดของพวกมันถูกออกแบบให้เป็นสิ่งที่ควรพิจารณาผลลัพธ์ของมัน ดังนี้:

• PDC วัสดุร่างกาย
• PDC ความหนาแน่นของเครื่องตัด
• PDC ขนาดหรือประเภทเครื่องตัด
• โปรไฟล์ PDC Bit

เครื่องเจาะ PDC ของเราทั้งหมดเหมาะสมกับมาตรฐาน API และใช้ในอุตสาหกรรมเจาะหิน



เครื่องเจาะหิน PDC ขนาด 3 ~ 22 นิ้ว มี 3 ~ 9 ใบมีด และเครื่องตัดประเภทต่าง ๆ เป็นตัวเลือกตามงบประมาณของคุณ







3. Hybrid Drill Bit ข้อดี:

• ROP สูงกว่าโดยรวม: รักษา ROP ที่เท่ากับ PDC ในโครงสร้างอ่อนขณะที่เพิ่ม ROP ในโครงสร้างที่แข็งกว่าที่มักถูกเจาะด้วยบิตคอนโรล
• ความสั่นสะเทือนต่ํากว่า: การออกแบบที่โดดเด่นของบิตไฮบริดให้บริการกับแพลตฟอร์มเจาะที่มีความมั่นคงมาก ซึ่งลดความสั่นสะเทือนที่มีอยู่ในสภาพแวดล้อมโรลเลอร์คอนและ PDC
• การควบคุมหน้าเครื่องมือที่ดีกว่า: บิตทิศทางที่ดีกว่าสําหรับการใช้งานมอเตอร์หรือหมุนที่มีการควบคุมหน้าเครื่องมือและความสามารถในการควบคุมที่ดีกว่า PDC
• การควบคุมทอร์คที่ดีขึ้น: บิตไฮบริดให้บริการการจัดการทอร์คที่ไร้คู่แข่งในรูปแบบที่ยากลําบากที่สุด; แม้แต่ในเขตการเปลี่ยนแปลง ทอร์คถูกควบคุมด้วยการเจาะที่เรียบร้อยและรวดเร็ว







4ความสามารถของวัสดุและมาตรฐานตาม



API	ISO	ASM	NACE
สเปค API 7-1	ISO 9001	ASME B94.55M / ASME B94.11M	NACE





วัสดุเหล็กของ PDC Drill Bit คือเหล็กโครงสร้างสลัด AISI 4145H



AISI 4145H สแตนเลสโครงสร้าง: นี่คือสแตนเลสที่ใช้โดยเฉพาะสําหรับเครื่องมือเจาะน้ํามัน, โดยเฉพาะสําหรับการผลิตท่อเจาะหนัก.เหล็ก AISI 4145H มีความทนทานและความแข็งแรงที่ดีสามารถทนต่อความดันสูงและอุณหภูมิสูง และเหมาะสําหรับการเจาะบ่อน้ําลึกและลึกมาก 45





สารประกอบ:



การประกอบ	C ((%)	Si(%)	Mn ((%)	P ((%)	S(%)	Cu ((%)	Cr ((%)	V ((%)	โม ((%)	Al ((%)	Ti ((%)
SAE4145HS	45	26	110	20	2	1	115	0.9	32	20	4.2









5รายละเอียดของ PDC Rock Bit:



รายละเอียด
ขนาด:	10 - 1/2 นิ้ว (266.7 มม.)
ประเภทตัวเครื่องเจาะ:	ร่างเหล็ก
ใบมีด จํานวน:	3
น้ําจุล จํานวน:	3
การเชื่อมต่อ API (ใน)	6-5/8" REG
ความยาว Gauge (ใน):	3
ปริมาตรการทํางาน
น้ําหนักบน Bit (KN):	89-178
ระยะ RPM ((หมุน):	100 DHM
อัตราการไหล ((lps):	48-57 LPM
คมปอร์ตการแต่งตัว ((KN):	38- 43 KN.M





6. โปรไฟล์ของ PDC Rock Bit





7.เครื่องตัดหิน PDC



เครื่องตัดเพชรประกอบ Polycrystalline Diamond Composite (PDC) เป็นจุดสัมผัสหลักของเครื่องเจาะ

เครื่องตัด PDC ถูกเผชิญกับความร้อนและความเย็นมาก ภายในบ่อน้ํา ซึ่งเป็นสภาพแวดล้อมที่ท้าทายมาก

เครื่องตัด PDC ที่มีความละลายทางความร้อนที่ต่ํากว่าและมีความมั่นคงทางความร้อนมากขึ้นโดยทั่วไปจะบรรลุ ROP ที่สูงขึ้นและความทนทานต่อการสวมใส่ที่เพิ่มขึ้น ดังนั้นการปรับปรุงเครื่องตัดจึงสําคัญ





8. PDC หินเจาะ บิต Nozzles



ช่องเจาะเจาะช่วยให้บริเวณตัดสะอาดและเย็นเครื่องตัดพอลิกริสตัลลีนไดมอนด์ คอมพอไซต์ (PDC)

การจัดวางกระบวนการนี้อย่างมีประสิทธิภาพ พร้อมกับมุมที่มันถูกตั้งไว้ มีบทบาทสําคัญในการทํางานของเครื่องเจาะ

ช่องทางของเหลวยังช่วยเสริมการวางจุล เพื่อเพิ่มการเคลียร์ของลูกไม้





9 ร่างเหล็ก PDC บิตหิน



ร่างเหล็กเป็นตรงกันข้ามของร่างกายเมทริกซ์ มันสามารถทนภาระแรงกระแทกสูง แต่มันอ่อนกว่าและขาดลักษณะป้องกันความแข็งแกร่งและความยืดหยุ่นของเหล็ก ทําให้กระเป๋าเหล็กมีความต้านทานแรงกระแทกสูง.

ร่างเหล็กแข็งแกร่งกว่ากรอบแมทริกซ์



คุณสมบัติที่ดีของชิ้นเหล็กคือมันสามารถสร้างใหม่ได้ง่ายหลายครั้ง เพราะเครื่องตัดที่สลายหรือเสียหายสามารถเปลี่ยนได้ง่ายนี่คือข้อดีเฉพาะสําหรับผู้ประกอบการในสภาพแวดล้อมการเจาะที่ราคาถูก.



พอลิกริสตัลลีนเพชรคอมแพคต์ (PDC) บีทเจาะแตกต่างจากคอน roller ในที่พวกเขามีร่างกายชิ้นเดียวไม่มีส่วนเคลื่อนไหวดังนั้นบิตจะสามารถทํางานกับความเร็วหมุนที่สูงขึ้นได้อย่างมีประสิทธิภาพมากขึ้นในการประกอบรวม.







10ขั้นตอนการผลิต:





PDC Cutter กระบวนการผลิต



กระบวนการผลิตใบตัดเพชรประกอบด้วยหลัก ๆ สามวิธี: ใบตัดเพชร sintering, ใบตัดเพชร welding และใบตัดเพชร electroplating.



เครื่องตัดเพชร PDC เครื่องตัดเพชร Sintering:



มีสองวิธีหลักสําหรับการปั่นเพชร, ได้แก่ปั่นเย็นปั่นและปั่นร้อนปั่น. วิธีทั้งสองวิธีปรับอนุภาคเพชรบนเมทริกซ์โดยการกดและปั่นการปั่นเย็น Sintering ถูกดําเนินการที่อุณหภูมิต่ํากว่า, ในขณะที่การปั่นร้อนซินเตอร์ถูกดําเนินการในอุณหภูมิและความดันที่สูงขึ้นเพื่อให้แน่ใจว่าอนุภาคเพชรถูกติดตั้งอย่างมั่นคงในเมทริกซ์.







ทั้งหมด บริดบิตจะทดสอบดังต่อไปนี้:

--- อุปกรณ์ทดสอบกล

--- การทดสอบที่ยาก

--- การทดสอบ UT

--- การทดสอบอื่น ๆ ตามความต้องการ
