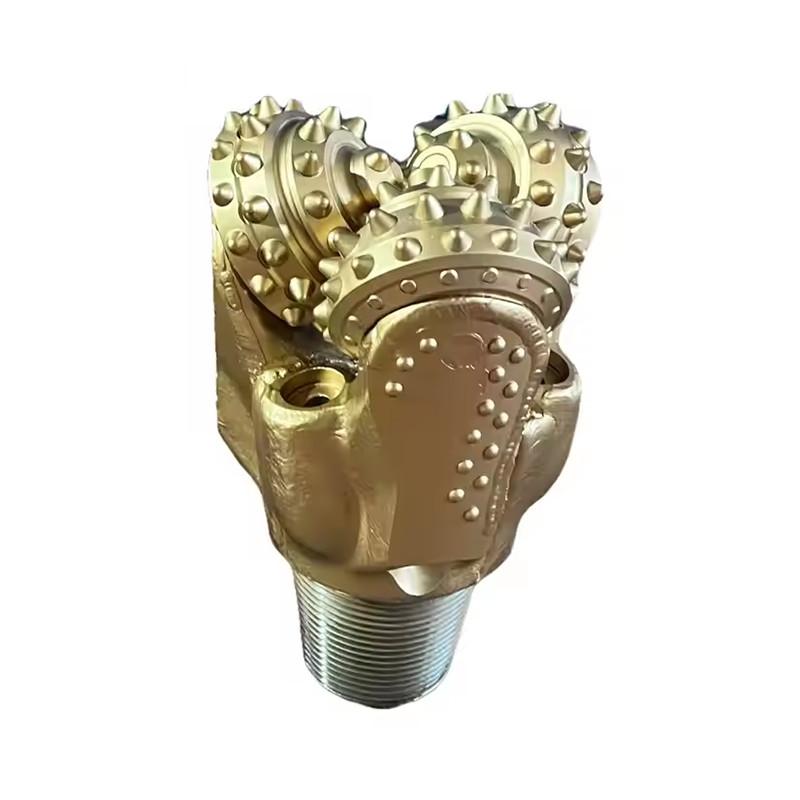

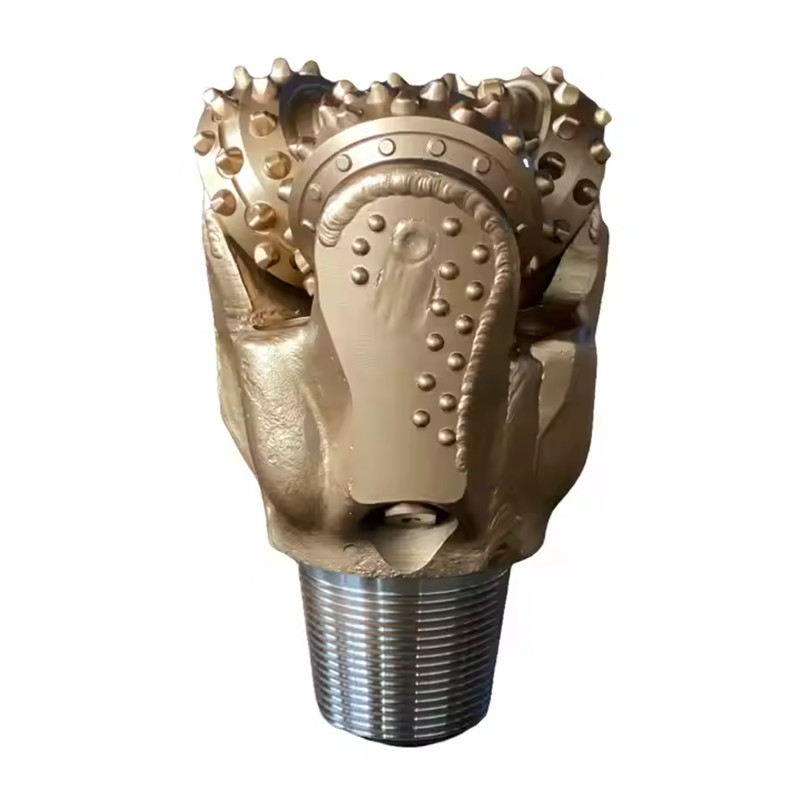

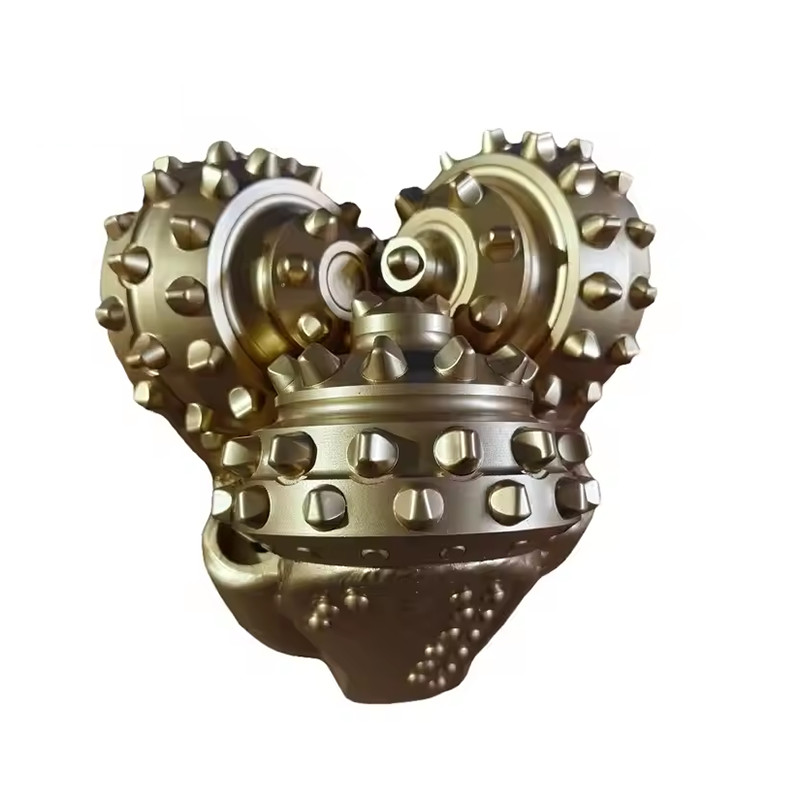

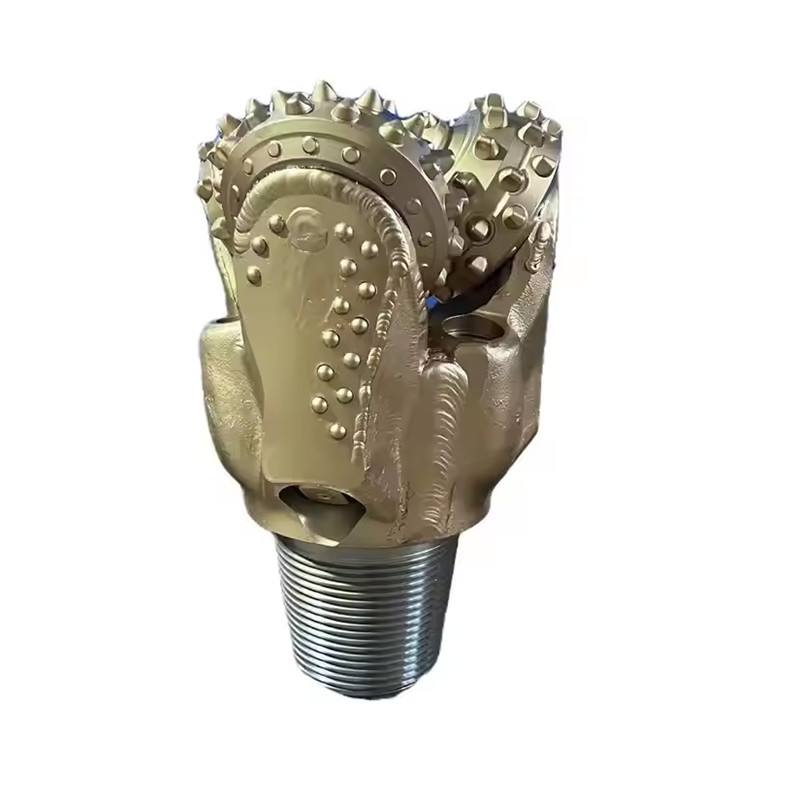

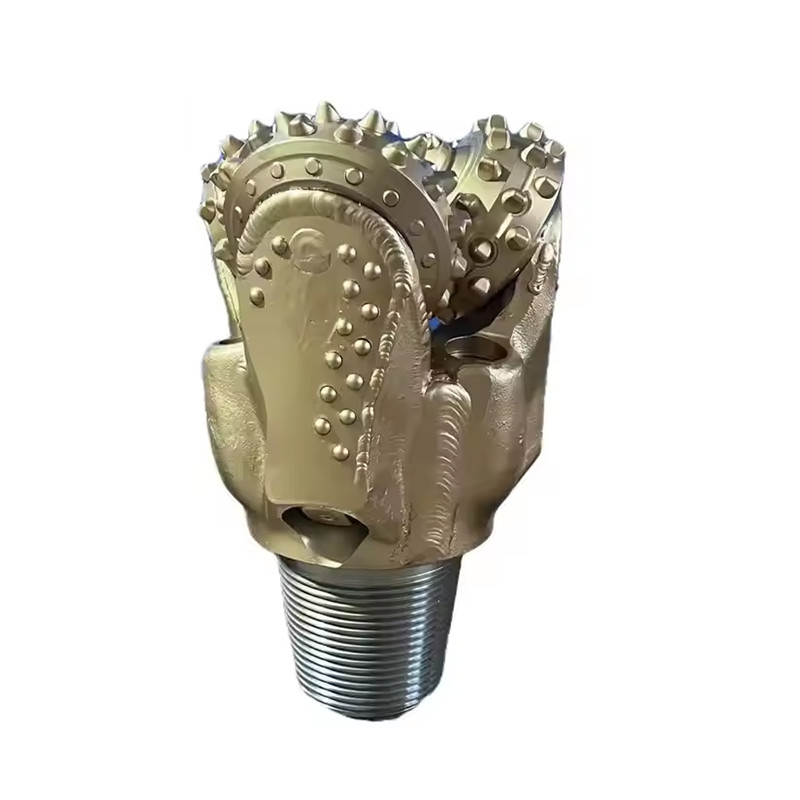

รอลเลอร์ทริคอนบิต น้ํามันก๊าซน้ําเจาะ รอลเลอร์คอนบิต

คำอธิบาย

ดอกสว่านแบบไทรโคน (Tricone bit) เป็นส่วนประกอบที่สำคัญของชุดดอกสว่านส่วนล่าง (bottom hole assembly) ที่ใช้ในการปฏิบัติการขุดเจาะ ดอกสว่านแบบกลไกนี้ใช้การหมุนและแรงเสียดทานเชิงกลที่เกิดจากฟันของมันในการกำจัดพื้นผิวหินระหว่างการขุดเจาะ วัตถุประสงค์ของมันคือการใช้พลังงานจากก้านเจาะที่หมุนและการจ่ายโคลนอย่างมีประสิทธิภาพ โดยใช้แรงนี้เพื่ออำนวยความสะดวกในการขุดเจาะหลุมให้ลึกขึ้น

ข้อมูลจำเพาะ :

การใช้งาน

• การสำรวจทางธรณีเทคนิค
• การสำรวจและเจาะสำรวจเหมืองแร่
• การติดตั้งเครื่องมือทางธรณีเทคนิค
• ธรณีฟิสิกส์

ประเภทของดอกสว่านไทรโคนที่คุณเลือกขึ้นอยู่กับลักษณะทางธรณีวิทยาที่คุณกำลังขุดเจาะและเส้นผ่านศูนย์กลางของหลุมเจาะ สมาคมผู้รับเหมาขุดเจาะระหว่างประเทศ (IADC) ได้พัฒนาระบบขั้นตอนที่ใช้งานง่ายเพื่อเลือกดอกสว่านไทรโคนที่เหมาะสมกับลักษณะทางธรณีวิทยาของคุณ พร้อมคุณสมบัติเพิ่มเติม เช่น การป้องกันดอกสว่านเพื่ออายุการใช้งานที่ยาวนานขึ้น

ประเภทลูกปืน
โดยหลักแล้วมีสามประเภทของการออกแบบลูกปืนที่ใช้ในดอกสว่านเจาะแบบไทรโคน:

• ดอกสว่านลูกกลิ้งแบบเปิดมาตรฐาน:
บนดอกสว่านเหล่านี้ กรวยจะหมุนได้อย่างอิสระ ดอกสว่านประเภทนี้มีลูกปืนแถวหน้าและลูกกลิ้งแถวหลัง
• ดอกสว่านลูกกลิ้งแบบซีล:
ดอกสว่านเหล่านี้มีซีลโอริงพร้อมช่องเก็บจาระบีสำหรับการหล่อเย็นลูกปืน ซีลทำหน้าที่เป็นเกราะป้องกันโคลนและเศษหินเพื่อปกป้องลูกปืน
• ดอกสว่านลูกกลิ้งแบบลูกปืนแกน:
ดอกสว่านเหล่านี้จะหล่อเย็นด้วยน้ำมัน/จาระบีเท่านั้น โดยมีลูกปืนที่ปลาย ซีลโอริง และร่องสำหรับประสิทธิภาพสูงสุด


รหัส IADC

รหัส IADC ทำให้ง่ายต่อการอธิบายว่าต้องใช้ดอกสว่านประเภทใด
สามหลักแรกจำแนกประเภทดอกสว่านตามชั้นหินที่ออกแบบมาเพื่อเจาะและประเภทของลูกปืน/ซีลที่ใช้
1, 2 และ 3 หมายถึง ดอกสว่านฟันเหล็ก โดย 1 สำหรับชั้นหินอ่อน 2 สำหรับชั้นหินปานกลาง และ 3 สำหรับชั้นหินแข็ง
รหัส 4, 5, 6, 7 และ 8 หมายถึง ดอกสว่านทังสเตนคาร์ไบด์อินเสิร์ท สำหรับความแข็งของชั้นหินที่แตกต่างกัน โดย 4 คืออ่อนที่สุดและ 8 คือแข็งที่สุด


ประเภทชั้นหิน
ต่อไปนี้แสดงชั้นหินทั่วไปและการอ้างอิง IADC
1 & 4 ชั้นหินอ่อนที่มีชั้นเหนียวและกำลังอัดต่ำ เช่น ดินเหนียว หินมาร์ล

1 & 4 ชั้นหินอ่อนที่มีกำลังอัดต่ำ เช่น หินมาร์ล เกลือ แอนไฮไดรต์ และหินดินดาน

5 ชั้นหินอ่อนถึงปานกลางที่มีกำลังอัดต่ำและมีชั้นหินแข็งสลับ เช่น หินทราย หินดินดาน และหินชอล์ก

2 หรือ 6 ชั้นหินหนาแน่นปานกลางถึงแข็งที่มีกำลังอัดสูงถึงสูงมาก แต่มีชั้นหินที่ไม่เสียดสีหรือเสียดสีเล็กน้อย เช่น หินดินดาน หินโคลน หินทราย หินปูน โดโลไมต์ และแอนไฮไดรต์

3 หรือ 7 ชั้นหินแข็งและหนาแน่นที่มีกำลังอัดสูงมากและมีชั้นหินเสียดสีบางส่วน เช่น หินซิลต์ หินทราย และหินโคลน

8 ชั้นหินแข็งและเสียดสีมาก เช่น ควอตซ์ไซต์และหินภูเขาไฟ


รหัส IADC - หลักการทำงาน สามหลักแรกจำแนกประเภทดอกสว่านตามชั้นหินที่ออกแบบมาเพื่อเจาะและประเภทของลูกปืน/ซีลที่ใช้

หลักแรก 1, 2 และ 3 หมายถึง ดอกสว่านฟันเหล็ก โดย 1 สำหรับชั้นหินอ่อน 2 สำหรับชั้นหินปานกลาง และ 3 สำหรับชั้นหินแข็ง
4, 5, 6, 7 และ 8 หมายถึง ทังสเตนคาร์ไบด์ดอกสว่านอินเสิร์ท สำหรับความแข็งของชั้นหินที่แตกต่างกัน โดย 4 คืออ่อนที่สุดและ 8 คือแข็งที่สุด

หลักที่สอง 1, 2, 3 และ 4 เป็นการแบ่งย่อยของ ชั้นหิน โดย 1 คืออ่อนที่สุดและ 4 คือแข็งที่สุด

หลักที่สาม หลักนี้จะจำแนกประเภทดอกสว่านตาม ประเภทลูกปืน/ซีล ดังนี้:
ดอกสว่านลูกกลิ้งแบบเปิดมาตรฐาน ดอกสว่านลูกกลิ้งแบบเปิดมาตรฐาน,
แบบระบายอากาศ ดอกสว่านลูกกลิ้งแบบเปิดมาตรฐานพร้อมการป้องกันขอบ ซึ่งกำหนดโดยอินเสิร์ทคาร์ไบด์ที่ส้นของกรวย ดอกสว่านลูกกลิ้งแบบซีล ดอกสว่านลูกกลิ้งแบบซีลพร้อมการป้องกันขอบ ดอกสว่านลูกปืนแกนแบบซีล ดอกสว่านลูกปืนแกนแบบซีลพร้อมการป้องกันขอบ

หลักที่สี่ รหัสตัวอักษรต่อไปนี้ใช้ในตำแหน่งหลักที่สี่เพื่อระบุ คุณสมบัติเพิ่มเติม: A. การใช้งานลม R. การเชื่อมเสริม C. หัวฉีดกลาง S. ดอกสว่านฟันเหล็กมาตรฐาน D. การควบคุมการเบี่ยงเบน X. อินเสิร์ทสิ่ว E. หัวฉีดแบบขยาย Y. อินเสิร์ททรงกรวย G. การป้องกันขอบพิเศษ Z. รูปทรงอินเสิร์ทอื่นๆ J. การเบี่ยงเบนหัวฉีด
