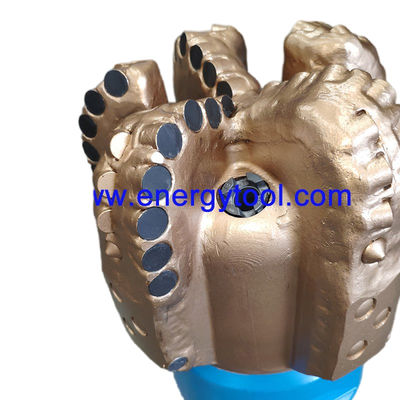

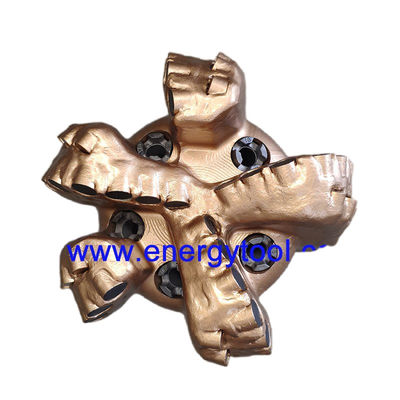

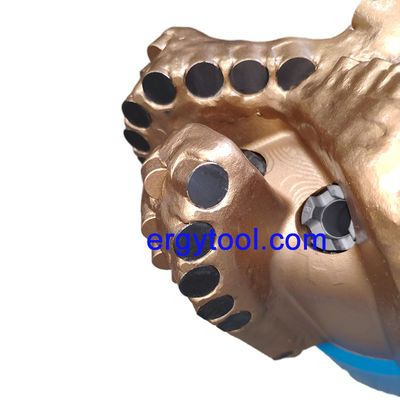

9-1/2 นิ้ว PDC บอร์ล Bit ของเครื่องมือการเจาะหินเพชร

ดอกสว่าน PDC ขนาด 9-1/2 นิ้ว สำหรับการเจาะหินเพชร

โปรไฟล์ของดอกสว่าน PDC (Polycrystalline Diamond Compact) คือรูปทรงหน้าตัดของหน้าดอกสว่าน รูปทรงนี้มีความสำคัญอย่างยิ่งเพราะเป็นตัวกำหนดความเสถียร ประสิทธิภาพการระบายความร้อน และประสิทธิภาพในการเจาะผ่านชั้นหินที่เฉพาะเจาะจง

โดยทั่วไป โปรไฟล์จะถูกแบ่งออกเป็นหลายโซนหลักและรูปทรงทั่วไป:

ในการทำความเข้าใจโปรไฟล์ เราจะพิจารณาจากดอกสว่านจากศูนย์กลางไปยังขอบนอก:

• กรวย (Cone): ส่วนที่อยู่ด้านในสุดของดอกสว่าน กรวยที่ลึกช่วยในการจัดศูนย์กลางของดอกสว่านและเพิ่มความเสถียร (ป้องกันการหมุนวน) ในขณะที่กรวยที่ตื้นจะดีกว่าสำหรับการเจาะที่เร็วขึ้นในชั้นหินที่อ่อนนุ่มกว่า

• ปลาย (Nose): "จุด" ของดอกสว่านที่ความโค้งมีความคมที่สุด บริเวณนี้จะรับภาระทางกลสูงสุดและมักมีความหนาแน่นของหัวเจาะสูงสุด

• ไหล่ (Shoulder): บริเวณที่เปลี่ยนจากหน้าดอกสว่านไปยังด้านข้างของดอกสว่าน โซนนี้จะได้รับความเร็วเชิงเส้นสูงและแรงเหวี่ยงหนีศูนย์กลาง ซึ่งต้องการหัวเจาะที่ทนทาน

• ขอบ (Gauge): ส่วนแนวตั้งของดอกสว่านที่กำหนดเส้นผ่านศูนย์กลางของหลุม ทำให้แน่ใจว่าหลุมยังคง "ได้ขนาด" และให้ความเสถียรด้านข้าง

การเลือกโปรไฟล์ขึ้นอยู่กับ "วัตถุประสงค์การเจาะ":

• โปรไฟล์แบน / ตื้น: * เหมาะสำหรับ: ชั้นหินที่แข็งและมีการเสียดสีมากกว่า

  • ข้อดี: กระจายน้ำหนักกดทับ (WOB) ให้สม่ำเสมอยิ่งขึ้นทั่วทั้งหัวเจาะ ลดความเสี่ยงที่หัวเจาะแต่ละตัวจะเสียหาย

• โปรไฟล์เรียวยาว / กรวยลึก:

  • เหมาะสำหรับ: การเจาะแบบกำหนดทิศทางและชั้นหินที่อ่อนนุ่มกว่า

  • ข้อดี: ให้การติดตามและเสถียรภาพที่เหนือกว่า พื้นที่ผิวที่เพิ่มขึ้นช่วยให้มีหัวเจาะมากขึ้น ซึ่งช่วยในการใช้งานความเร็วสูง

• โปรไฟล์พาราโบลา: * เหมาะสำหรับ: การใช้งานทั่วไปและชั้นหินระดับปานกลางถึงแข็ง

  • ข้อดี: เป็นรูปทรง "อเนกประสงค์" ที่พบได้บ่อยที่สุด สร้างสมดุลระหว่างความต้องการในการทำความสะอาด (ไฮดรอลิกส์) และความแข็งแรงของโครงสร้าง

การออกแบบโปรไฟล์ส่งผลโดยตรงต่อปัจจัยหลักสองประการ:

1. ความหนาแน่นของหัวเจาะ: โปรไฟล์ที่ยาวขึ้น (ความโค้งมากขึ้น) ช่วยให้สามารถวางหัวเจาะบนดอกสว่านได้มากขึ้น เพิ่มอายุการใช้งานของเครื่องมือในชั้นหินที่มีการเสียดสี

2. การทำความสะอาดด้วยไฮดรอลิกส์: ช่องว่างระหว่างโปรไฟล์และชั้นหิน (ช่องทิ้งเศษ) ต้องได้รับการออกแบบให้ของเหลวเจาะสามารถพัดพา "เศษหิน" ออกจากหัวฉีดได้อย่างมีประสิทธิภาพ เพื่อป้องกัน "การเกาะติดของดอกสว่าน"
