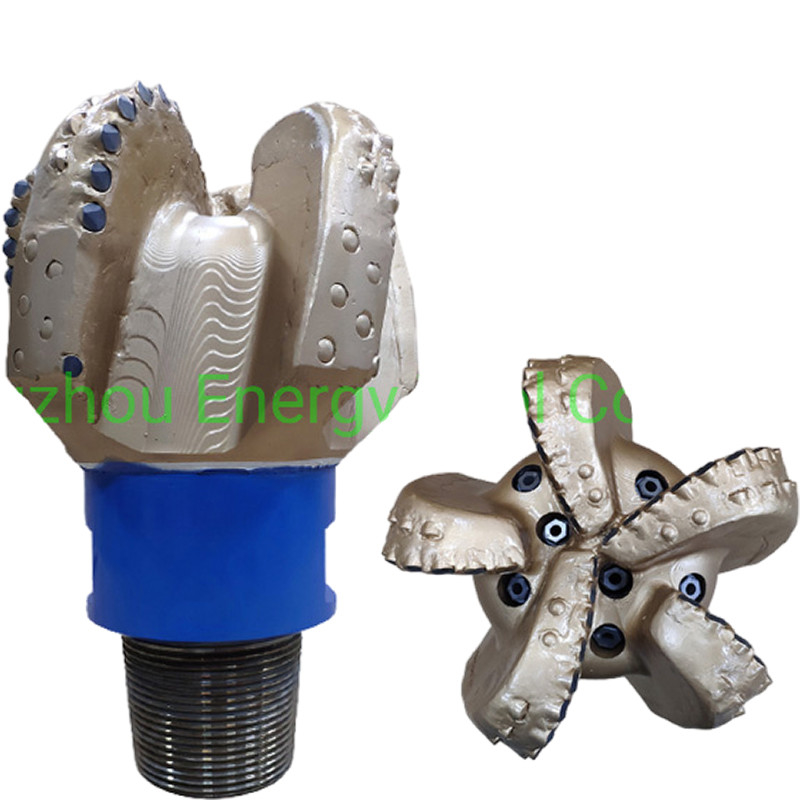

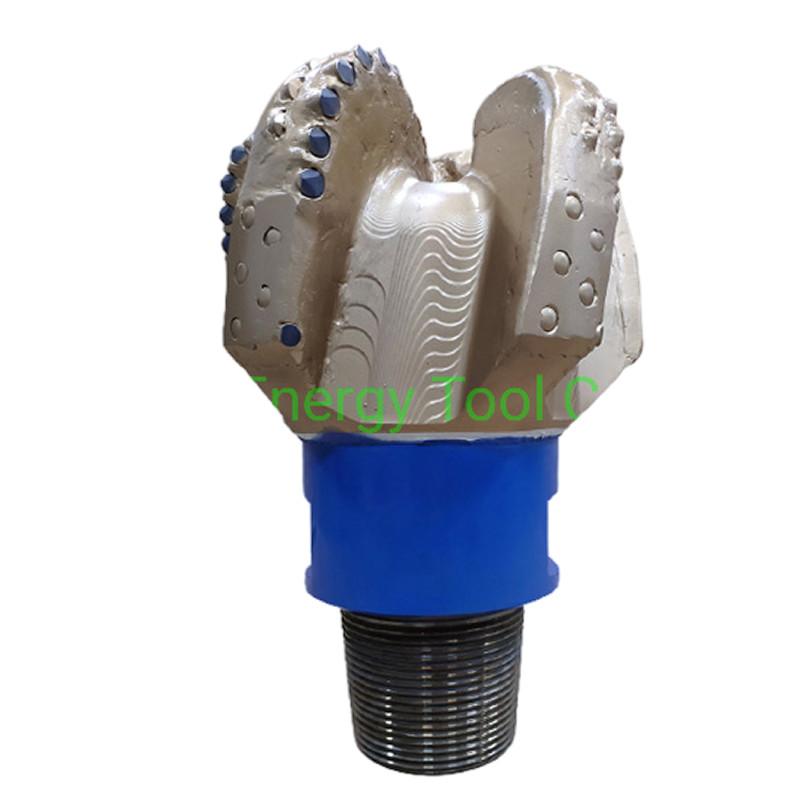

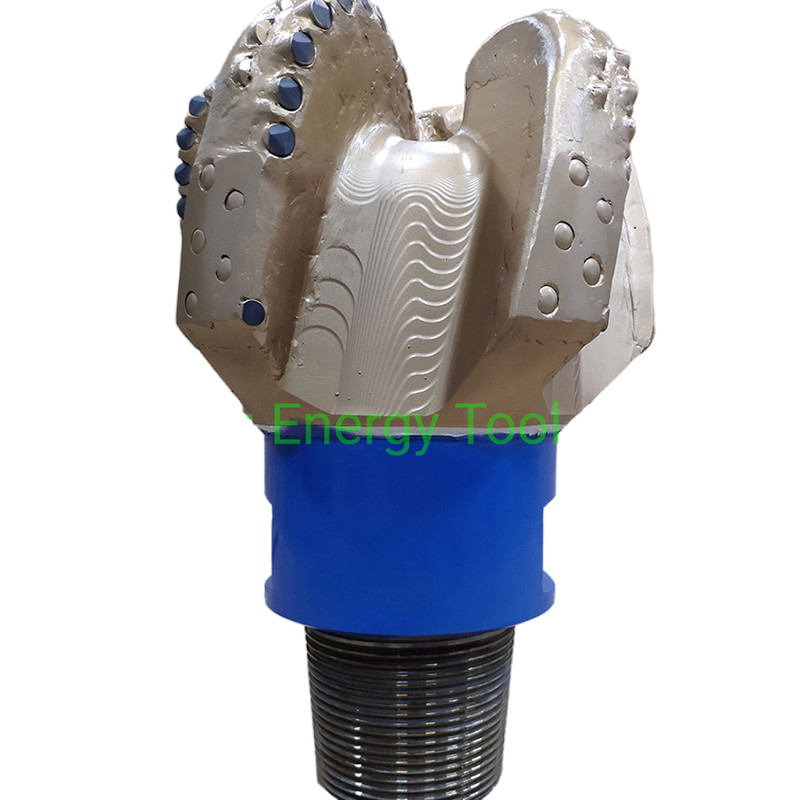

ดอกสว่านเจาะหิน API ขนาด 8-1/2 นิ้ว PDC สำหรับแท่นขุดเจาะ

ดอกสว่านแบบใบมีดคงที่ (Fixed cutter bits) เป็นดอกสว่านประเภทแรกที่ใช้ในการเจาะแบบหมุน และมีความซับซ้อนทางกลน้อยกว่าดอกสว่านแบบลูกกลิ้ง

เนื่องจากองค์ประกอบการตัดไม่เคลื่อนที่สัมพันธ์กับดอกสว่าน จึงไม่จำเป็นต้องใช้ตลับลูกปืนหรือสารหล่อลื่น

องค์ประกอบการตัดที่ใช้กันมากที่สุดในปัจจุบันคือ โพลีคริสตัลไลน์ไดมอนด์คัตเตอร์ (PDC) ซึ่งเป็นทรงกระบอกคาร์ไบด์ทังสเตนที่ผ่านการเผาผนึก มีพื้นผิวด้านหนึ่งเคลือบด้วยวัสดุเพชรสังเคราะห์

คัตเตอร์จะถูกจัดเรียงบนใบมีดของดอกสว่านในรูปแบบสลับกัน โดยให้พื้นผิวคัตเตอร์ที่เคลือบเพชรหันไปในทิศทางการหมุนของดอกสว่าน เพื่อให้ครอบคลุมก้นหลุมเจาะทั้งหมด

ดอกสว่านแบบใบมีดคงที่อื่นๆ อาจใช้เพชรอุตสาหกรรมธรรมชาติ หรือองค์ประกอบการตัดแบบโพลีคริสตัลไลน์ไดมอนด์ที่ทนความร้อน (TSP)

ดอกสว่าน PDC แบบตัวถังเมทริกซ์:ดอกสว่าน PDC เพชรประเภทนี้ทำจากผงคาร์ไบด์ทังสเตน และส่วนป้องกันขอบ (gauge protection) เป็น TSP

ดอกสว่าน PDC แบบตัวถังเหล็ก:ด้วยเหล็กกล้า AISI 4145H ที่ผ่านการอบชุบด้วยความร้อน (เหล็กมาตรฐานอเมริกา) ดอกสว่าน PDC แบบตัวถังเหล็กสามารถใช้กับเครื่องจักร CNC คุณภาพสูงในการกัดเซาะช่อง ใบมีด และหัวฉีด

การจำแนกประเภทดอกสว่าน PDC ตามการใช้งาน:

อุตสาหกรรมเหมืองแร่

มีดอกสว่าน PDC แบบ 3 ใบมีดที่ใช้เป็นหลักในอุตสาหกรรมเหมืองแร่ในออสเตรเลียและรัสเซีย ซึ่งชั้นหินมีความอ่อนมาก การเลือกใช้ดอกสว่าน PDC แบบตัวถังเหล็กสามารถช่วยประหยัดค่าใช้จ่ายในการเจาะได้

การเจาะบ่อน้ำ

ด้วยอัตราการเจาะที่สูง (ROP) ดอกสว่าน PDC เพชรจึงถูกนำมาใช้อย่างแพร่หลายเป็นดอกสว่านเจาะบ่อน้ำสำหรับการเจาะบ่อน้ำร้อน

การเจาะน้ำมันและก๊าซ

- เป็นดอกสว่านที่ใช้กันอย่างแพร่หลายที่สุดในการเจาะน้ำมันและก๊าซ ปัจจัยด้านไฮดรอลิกมีความสำคัญอย่างยิ่งระหว่างการเจาะ

- ดอกสว่าน PDC ถูกนำมาใช้ในพื้นที่ที่ไม่สามารถเข้าถึงได้มาก่อน เช่น ชั้นหินที่แข็งขึ้น มีการกัดกร่อนมากขึ้น และมีความหลากหลายมากขึ้น

- ดอกสว่าน PDC เพชรประกอบด้วยตัวดอกสว่าน ฟันตัด หัวฉีด ส่วนป้องกันขอบ และข้อต่อเกลียว API เป็นหลัก

คัตเตอร์

จุดสัมผัสหลักของดอกสว่านคือคัตเตอร์ PDC ซึ่งทำจากโพลีคริสตัลไลน์ไดมอนด์คอมโพสิต (PDC)
ดอกสว่าน PDC มีประสิทธิภาพในการกำจัดหินโดยการสับหิน
เมื่อทำงานในสภาพแวดล้อมที่ท้าทาย คัตเตอร์ PDC จะประสบกับการร้อนและเย็นบ่อยครั้งภายในหลุมเจาะ
เพื่อเพิ่มประสิทธิภาพสูงสุด คัตเตอร์ PDC ที่มีความเสถียรทางความร้อนสูงและการเสื่อมสภาพทางความร้อนน้อยที่สุดจะได้รับการพิจารณา
คัตเตอร์ที่ปรับปรุงประสิทธิภาพเหล่านี้แสดงให้เห็นถึงอัตราการเจาะ (ROP) ที่สูงขึ้นและความทนทานต่อการสึกหรอที่เพิ่มขึ้น

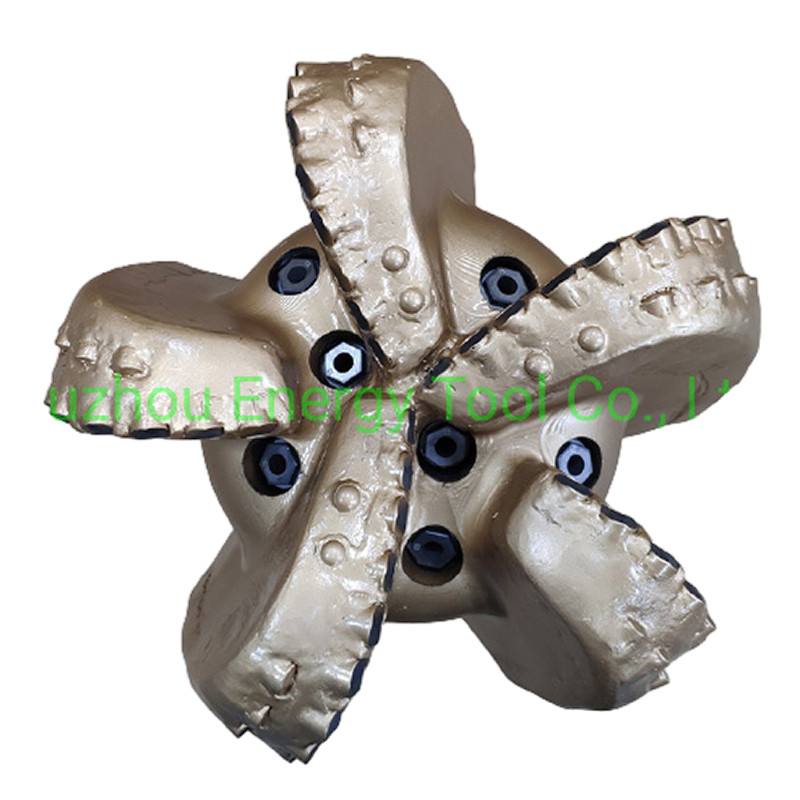

หัวฉีด
หัวฉีดของดอกสว่านมีบทบาทสำคัญในการรักษาอุณหภูมิของคัตเตอร์ PDC และการทำความสะอาดโซนการตัด
ด้วยการรักษาคัตเตอร์ PDC ให้เย็น หัวฉีดจึงช่วยยืดอายุการใช้งานและประสิทธิภาพ
ตำแหน่งและมุมของหัวฉีดเหล่านี้มีอิทธิพลอย่างมากต่อประสิทธิภาพของดอกสว่าน หัวฉีดที่วางตำแหน่งอย่างเหมาะสมช่วยให้การระบายความร้อนมีประสิทธิภาพและป้องกันปัญหาที่เกิดจากความร้อน
นอกจากนี้ การจัดเรียงช่องทางการไหลของของเหลวอย่างมีกลยุทธ์ ร่วมกับตำแหน่งของหัวฉีด ช่วยให้การกำจัดเศษหินมีประสิทธิภาพมากขึ้นในระหว่างการปฏิบัติงานเจาะ

​​
