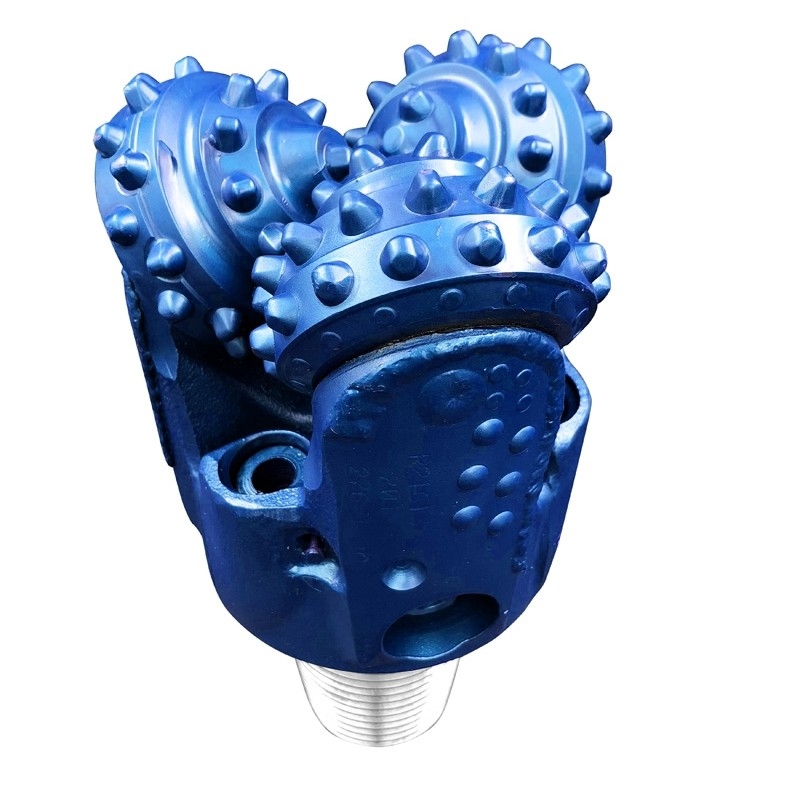

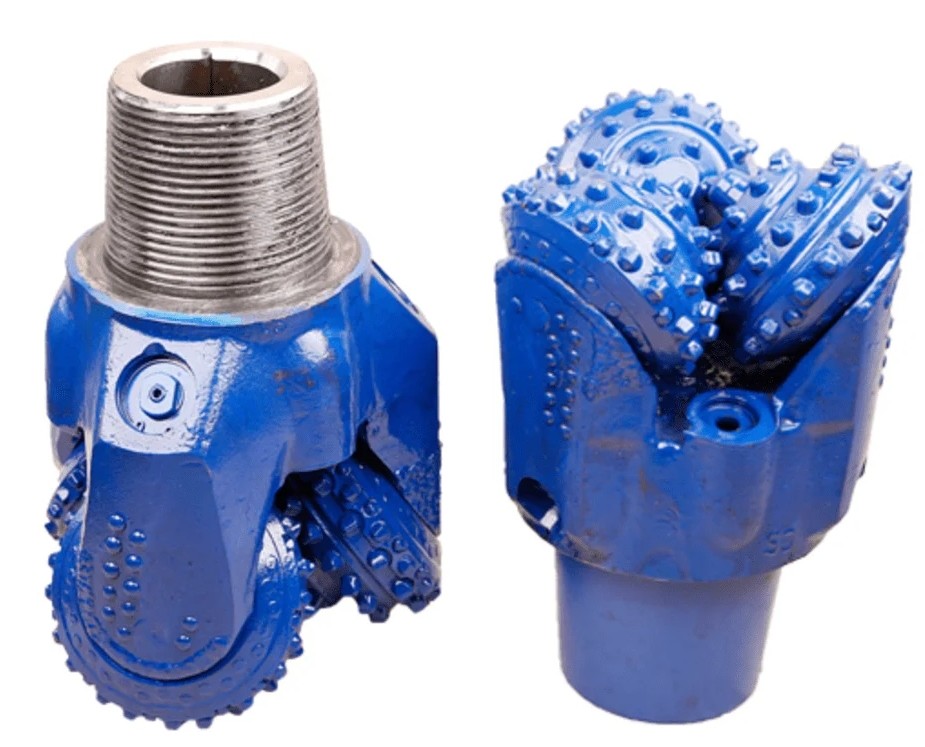

4-1/2 นิ้ว กว้างภายนอก TCI Carbide Insert 3 โรเลอร์โคน API หินเจาะ Bits

การจำแนกประเภท IADC

ระบบการจำแนกประเภท IADC เป็นรหัสที่เกี่ยวข้องกับการออกแบบและการใช้งานแบบสี่ตัวอักษร

สามตัวอักษรแรกเป็นตัวเลขเสมอ ตัวอักษรสุดท้ายเป็นตัวอักษรเสมอ

ตัวเลขหลักแรกหมายถึงชุดบิต ตัวเลขหลักที่สองหมายถึงประเภทบิต ตัวเลขหลักที่สามหมายถึงตลับลูกปืนและการจัดเรียงเกจ และตัวอักษรตัวที่สี่ (ตัวอักษร) หมายถึงคุณสมบัติของบิต

ชุด

ชุด ซึ่งเป็นอักขระตัวแรกในระบบ IADC กำหนดลักษณะการก่อตัวทั่วไปและแบ่งบิตชนิดฟันกัดและชนิดเม็ดมีด มีการใช้แปดชุดหรือหมวดหมู่เพื่ออธิบายบิตหินแบบลูกกลิ้ง

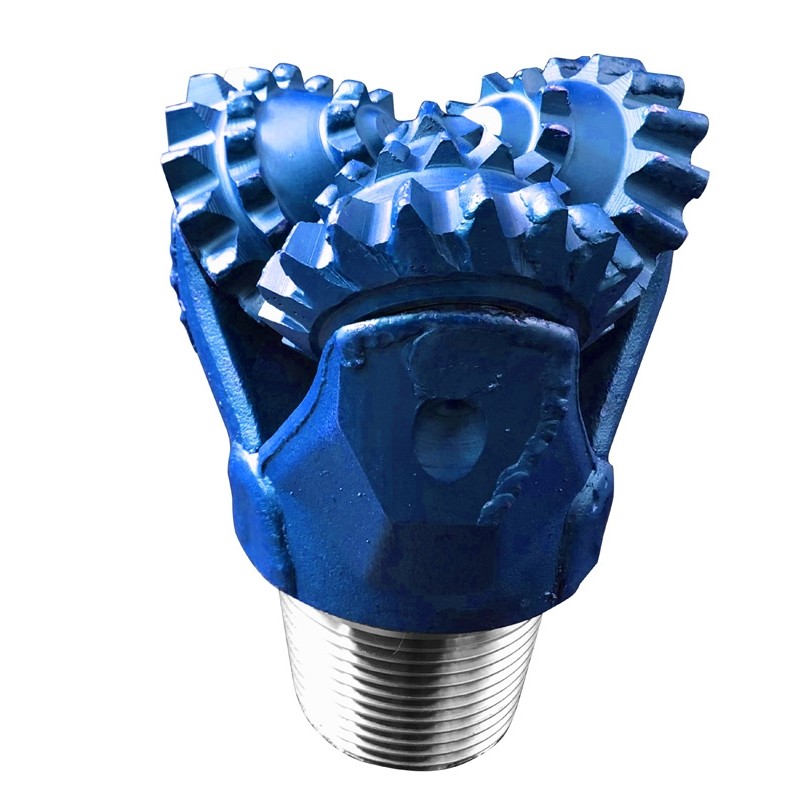

ชุดที่ 1 ถึง 3 ใช้กับบิตชนิดฟันกัด

ชุดที่ 4 ถึง 8 ใช้กับบิตชนิดเม็ดมีด ยิ่งหมายเลขชุดสูงเท่าไหร่ ชนิดของหินก็จะยิ่งแข็งหรือมีฤทธิ์กัดกร่อนมากขึ้นเท่านั้น

ชุดที่ 1 แสดงถึงการใช้งานที่นุ่มนวลที่สุด (การใช้งานการเจาะที่ง่ายที่สุด) สำหรับบิตชนิดฟันกัด

ชุดที่ 3 แสดงถึงการใช้งานที่แข็งที่สุดและมีฤทธิ์กัดกร่อนมากที่สุดสำหรับบิตชนิดฟันกัด

ชุดที่ 4 แสดงถึงการใช้งานที่นุ่มนวลที่สุด (การใช้งานการเจาะที่ง่ายที่สุด) สำหรับบิตชนิดเม็ดมีด

ชุดที่ 8 แสดงถึงการใช้งานที่แข็งและมีฤทธิ์กัดกร่อนมากสำหรับบิตชนิดเม็ดมีด

น่าเสียดายที่ระบบ IADC ไม่ได้กำหนดความแข็งของหินไว้อย่างชัดเจน ตัวอย่างเช่น ความหมายของหินทราย “แข็ง” หรือหินดินดาน “ปานกลาง-นุ่ม” นั้นเป็นเรื่องส่วนตัวและเปิดกว้างสำหรับการตีความในระดับหนึ่ง

ดังนั้น ข้อมูลควรใช้ในความหมายเชิงพรรณนาเท่านั้น ความแข็งของหินจริงจะแตกต่างกันอย่างมาก ขึ้นอยู่กับปัจจัยต่างๆ เช่น ความลึก แรงดันเกินดุล รูพรุน และอื่นๆ ที่ยากต่อการวัดปริมาณ

ประเภท

อักขระตัวที่สองในระบบการจัดหมวดหมู่ IADC แสดงถึงประเภทบิต เม็ดมีดหรือฟันกัด และอธิบายระดับความแข็งของการก่อตัว

ประเภทมีตั้งแต่ 1 ถึง 4

การออกแบบตลับลูกปืนและการป้องกันเกจ

อักขระ IADC ตัวที่สามกำหนดทั้งการออกแบบตลับลูกปืนและการป้องกันเกจ

IADC กำหนดหมวดหมู่การออกแบบตลับลูกปืนและการป้องกันเกจเจ็ดประเภท:

1. ตลับลูกปืนลูกกลิ้งแบบไม่ปิดผนึก (หรือที่เรียกว่าบิตตลับลูกปืนแบบเปิด)
2. ตลับลูกปืนลูกกลิ้งระบายความร้อนด้วยอากาศ (ออกแบบมาสำหรับการใช้งานการเจาะด้วยอากาศ โฟม หรือละออง)
3. ตลับลูกปืนลูกกลิ้งแบบไม่ปิดผนึก ป้องกันเกจ
4. ตลับลูกปืนลูกกลิ้งแบบปิดผนึก
5. ตลับลูกปืนลูกกลิ้งแบบปิดผนึก ป้องกันเกจ
6. ตลับลูกปืนแรงเสียดทานแบบปิดผนึก
7. ตลับลูกปืนแรงเสียดทานแบบปิดผนึก ป้องกันเกจ โปรดทราบว่า “ป้องกันเกจ” ระบุเพียงว่าบิตมีคุณสมบัติบางอย่างที่ปกป้องหรือเพิ่มเกจบิต ไม่ได้ระบุลักษณะของฟีเจอร์ ตัวอย่างเช่น อาจระบุเม็ดมีดพิเศษที่วางอยู่ในตำแหน่งแถวส้น (ด้านข้างของกรวย) หรือเม็ดมีดเสริมเพชรบนแถวเกจ

เกี่ยวกับเรา

บริษัท ซูโจว เอนเนอร์จี ทูล จำกัด

บริษัทไฮเทคที่ก่อตั้งขึ้นโดยกลุ่มผู้เชี่ยวชาญด้านบิตเจาะที่มีประสบการณ์การทำงานมากกว่า 10 ปีในบริษัทให้บริการน้ำมันชั้นนำของโลก

ENG ได้ร่วมมือกับสถาบันวิจัยหลายแห่งในประเทศและได้สร้างระบบเทคโนโลยีขั้นสูงโดยอิงตามตลาดและส่งเสริมการสร้างสรรค์นวัตกรรมทางเทคโนโลยีและการปรับปรุงผลิตภัณฑ์อย่างต่อเนื่อง

สายการผลิตบิตของ ENG ติดตั้งศูนย์เครื่องจักรกล 5 แกน เครื่องกลึงสมัยใหม่ และ FMS (ระบบการผลิตแบบยืดหยุ่น)

ENG ได้ดำเนินการผลิตผลิตภัณฑ์คุณภาพสูงพร้อมการตรวจสอบและการทดสอบที่เกี่ยวข้อง
QMS ของบริษัทได้รับการรับรองโดย API, ISO 9001 เป็นเวลาหลายปี

ENG มีสิทธิบัตร 23 ฉบับที่ได้รับในประเทศจีน
