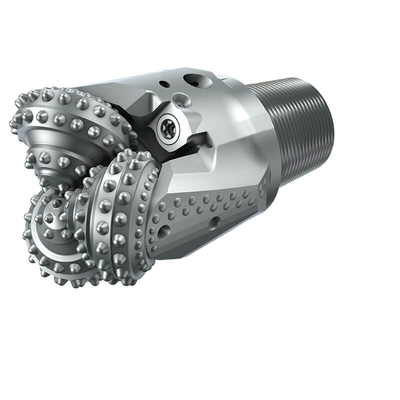

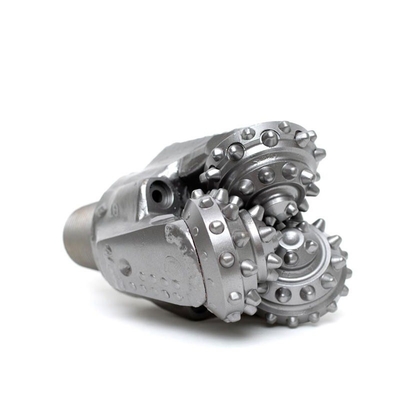

Tungsten Carbide Insert Tooth Tri Cone Rock Drill Bits สําหรับการเหมืองแร่ การขุดหินหินหินน้ํา

การจำแนกประเภท IADC

ระบบการจำแนกประเภท IADC เป็นรหัสที่เกี่ยวข้องกับการออกแบบและการใช้งานแบบสี่อักขระ

สามตัวอักษรแรกเป็นตัวเลขเสมอ ตัวอักษรสุดท้ายเป็นตัวอักษรเสมอ

ตัวเลขหลักแรกหมายถึงชุดบิต ตัวเลขหลักที่สองหมายถึงประเภทบิต ตัวเลขหลักที่สามหมายถึงตลับลูกปืนและการจัดเรียงเกจ และตัวอักษรตัวที่สี่ (ตัวอักษร) หมายถึงคุณสมบัติของบิต

ชุด

ชุด ซึ่งเป็นอักขระตัวแรกในระบบ IADC กำหนดลักษณะการก่อตัวทั่วไปและแบ่งบิตชนิดฟันกัดและชนิดเม็ดมีด มีการใช้แปดชุดหรือหมวดหมู่เพื่ออธิบายบิตหินแบบลูกกลิ้ง

ชุดที่ 1 ถึง 3 ใช้กับบิตชนิดฟันกัด

ชุดที่ 4 ถึง 8 ใช้กับบิตชนิดเม็ดมีด ยิ่งหมายเลขชุดสูงเท่าไหร่ ชนิดของหินก็จะยิ่งแข็งหรือมีฤทธิ์กัดกร่อนมากขึ้นเท่านั้น

ชุดที่ 1 แสดงถึงการใช้งานที่นุ่มนวลที่สุด (การใช้งานการเจาะที่ง่ายที่สุด) สำหรับบิตชนิดฟันกัด

ชุดที่ 3 แสดงถึงการใช้งานที่แข็งที่สุดและมีฤทธิ์กัดกร่อนมากที่สุดสำหรับบิตชนิดฟันกัด

ชุดที่ 4 แสดงถึงการใช้งานที่นุ่มนวลที่สุด (การใช้งานการเจาะที่ง่ายที่สุด) สำหรับบิตชนิดเม็ดมีด

ชุดที่ 8 แสดงถึงการใช้งานที่แข็งและมีฤทธิ์กัดกร่อนมากสำหรับบิตชนิดเม็ดมีด

น่าเสียดายที่ระบบ IADC ไม่ได้กำหนดความแข็งของหินไว้อย่างชัดเจน ตัวอย่างเช่น ความหมายของหินทราย “แข็ง” หรือหินดินดาน “นุ่มปานกลาง” เป็นเรื่องส่วนตัวและเปิดกว้างสำหรับการตีความในระดับหนึ่ง

ดังนั้น ข้อมูลควรใช้ในเชิงพรรณนาเท่านั้น ความแข็งของหินจริงจะแตกต่างกันอย่างมาก ขึ้นอยู่กับปัจจัยต่างๆ เช่น ความลึก แรงดันเกินดุล รูพรุน และอื่นๆ ที่ยากต่อการวัดปริมาณ

ประเภท

อักขระตัวที่สองในระบบการจัดหมวดหมู่ IADC แสดงถึงประเภทบิต เม็ดมีดหรือฟันกัด และอธิบายระดับความแข็งของการก่อตัว

ประเภทมีตั้งแต่ 1 ถึง 4

การออกแบบตลับลูกปืนและการป้องกันเกจ

อักขระ IADC ตัวที่สามกำหนดทั้งการออกแบบตลับลูกปืนและการป้องกันเกจ

IADC กำหนดหมวดหมู่การออกแบบตลับลูกปืนและการป้องกันเกจเจ็ดประเภท:

1. ตลับลูกปืนลูกกลิ้งแบบไม่ปิดผนึก (หรือที่เรียกว่าบิตตลับลูกปืนแบบเปิด)
2. ตลับลูกปืนลูกกลิ้งระบายความร้อนด้วยอากาศ (ออกแบบมาสำหรับการใช้งานการเจาะด้วยอากาศ โฟม หรือละออง)
3. ตลับลูกปืนลูกกลิ้งแบบไม่ปิดผนึก ป้องกันเกจ
4. ตลับลูกปืนลูกกลิ้งแบบปิดผนึก
5. ตลับลูกปืนลูกกลิ้งแบบปิดผนึก ป้องกันเกจ
6. ตลับลูกปืนแรงเสียดทานแบบปิดผนึก
7. ตลับลูกปืนแรงเสียดทานแบบปิดผนึก ป้องกันเกจ โปรดทราบว่า “ป้องกันเกจ” ระบุเพียงว่าบิตมีคุณสมบัติบางอย่างที่ปกป้องหรือเพิ่มเกจบิต ไม่ได้ระบุลักษณะของคุณสมบัติ ตัวอย่างเช่น อาจระบุเม็ดมีดพิเศษที่วางอยู่ในตำแหน่งแถวส้น (ด้านข้างของกรวย) หรือเม็ดมีดเสริมเพชรบนแถวเกจ
