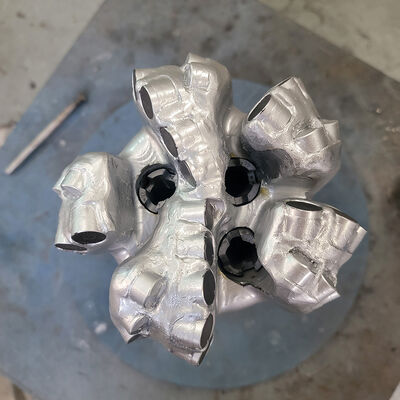

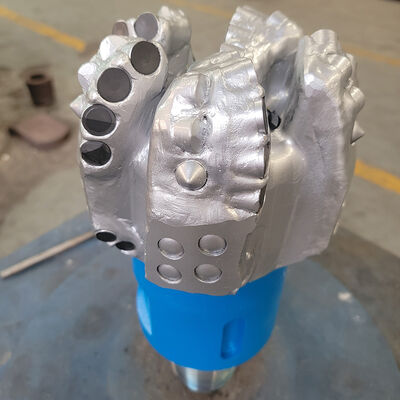

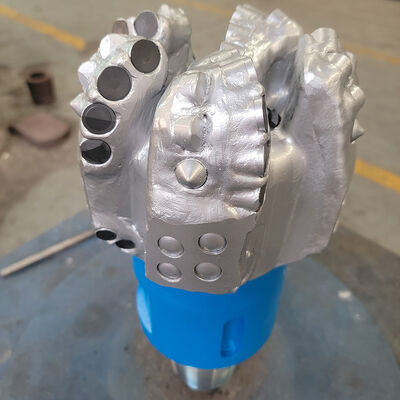

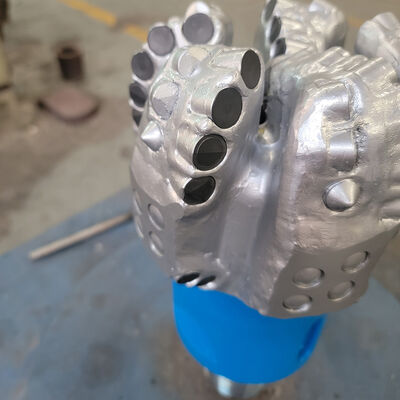

ดอกสว่าน PDC แบบตายตัวขนาด 6-1/2 นิ้วสำหรับบ่อน้ำมัน เครื่องมือขุดเจาะน้ำมัน

ดอกสว่าน PDC เป็นเครื่องมือเจาะที่มีประสิทธิภาพสูงสุดสำหรับการเจาะหลุม ดอกสว่าน PDC ควรใช้กับชั้นหินที่เป็นเนื้อเดียวกันเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด

ดอกสว่านนี้มีหลายรุ่น แต่เมื่อคุณเลือกดอกสว่าน PDC คุณควรให้ความสนใจกับปัจจัยสำคัญในการเลือกดอกสว่าน PDC:

1. ความหนาแน่นและขนาดของฟันตัด: จับคู่กับความแข็งของชั้นหิน ความหนาแน่นสูงเพื่อความทนทาน ความหนาแน่นต่ำเพื่อความเร็ว ฟันตัดขนาดใหญ่สำหรับชั้นหินอ่อน ฟันตัดขนาดเล็กสำหรับชั้นหินแข็ง

2. รูปทรงดอกสว่าน: แบนสำหรับการเจาะแนวตั้ง ทรงกรวยสำหรับการเจาะแบบมีทิศทาง แบบขั้นบันไดสำหรับชั้นหินที่สลับกัน

3. ประเภทใบมีด: ตรงสำหรับชั้นหินแข็ง แบบเกลียวสำหรับชั้นหินอ่อนถึงปานกลาง แบบผสมสำหรับสภาวะที่ซับซ้อน

ดอกสว่าน PDC เช่น S516 หรือ M516 จะระบุด้วยใบมีด 6 ใบ ตัวถังเหล็กหรือเมทริกซ์ และตัวตัดหลักขนาด 16 มม. รหัส IADC จะบ่งชี้ว่าดอกสว่านเหมาะสำหรับชั้นหินแข็ง อ่อน หรือรูปทรงเฉพาะหรือไม่ ให้ข้อมูลเชิงลึกเพิ่มเติม ดังนั้น IADC S323 จึงมีความหมายที่แตกต่างกันสำหรับดอกสว่าน PDC สำหรับชั้นหินอ่อนหรือแข็ง ขนาดและรูปทรงของตัวตัด

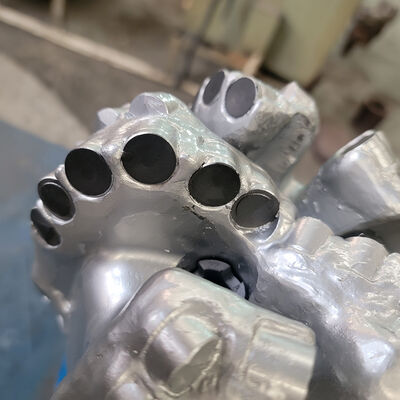

หัวใจสำคัญของดอกสว่านคือตัวตัดโพลีคริสตัลไลน์ไดมอนด์คอมโพสิต (PDC) ซึ่งสัมผัสกับหินโดยตรง โดยใช้การตัดเป็นหลักในการกำจัด ในสภาพแวดล้อมที่ท้าทายของหลุม ตัวตัด PDC จะผ่านวัฏจักรการให้ความร้อนและความเย็นบ่อยครั้ง ซึ่งก่อให้เกิดความท้าทายอย่างมาก

ตัวตัด PDC ที่มีความเสถียรทางความร้อนที่ดีขึ้นและการเสื่อมสภาพทางความร้อนที่ลดลงมีแนวโน้มที่จะทำงานได้ดีขึ้น ส่งผลให้อัตราการเจาะ (ROP) สูงขึ้นและทนทานต่อการสึกหรอได้ดีขึ้น ดังนั้น การปรับปรุงตัวตัดเหล่านี้จึงมีความสำคัญอย่างยิ่งต่อการเพิ่มประสิทธิภาพสูงสุด

หัวฉีดดอกสว่าน PDC ช่วยทำความสะอาดบริเวณที่ตัดและระบายความร้อนให้กับตัวตัดโพลีคริสตัลไลน์ไดมอนด์คอมโพสิต (PDC)

การวางตำแหน่งหัวฉีดอย่างมีประสิทธิภาพพร้อมกับมุมที่ตั้งไว้มีบทบาทสำคัญต่อประสิทธิภาพของดอกสว่าน

ช่องทางการไหลยังช่วยเสริมการวางตำแหน่งหัวฉีดเพื่อปรับปรุงการกำจัดเศษหิน

ตัวถังเหล็กของดอกสว่าน PDC ตรงกันข้ามกับตัวถังเมทริกซ์ สามารถทนต่อแรงกระแทกสูงได้ แต่มีความอ่อนนุ่มกว่าและขาดคุณสมบัติป้องกัน ความแข็งแรงและความเหนียวของเหล็กทำให้ตัวถังดอกสว่านเหล็กมีความทนทานต่อแรงกระแทกสูง

ตัวถังเหล็กมีความแข็งแรงกว่าตัวถังเมทริกซ์อย่างมาก

คุณสมบัติที่เป็นประโยชน์ของดอกสว่านเหล็กคือสามารถซ่อมแซมได้หลายครั้ง เนื่องจากสามารถเปลี่ยนตัวตัดที่สึกหรอหรือเสียหายได้ง่าย นี่เป็นข้อได้เปรียบโดยเฉพาะสำหรับผู้ปฏิบัติงานในสภาพแวดล้อมการเจาะต้นทุนต่ำ

ความสามารถของวัสดุและมาตรฐานที่ปฏิบัติตาม

วัสดุเหล็กของดอกสว่าน PDC คือเหล็กโครงสร้างอัลลอยด์ AISI 4145H

เหล็กโครงสร้างอัลลอยด์ AISI 4145H: เป็นเหล็กที่ใช้เฉพาะสำหรับเครื่องมือเจาะน้ำมัน โดยเฉพาะอย่างยิ่งสำหรับการผลิตท่อเจาะงานหนัก เหล็ก AISI 4145H มีความทนทานต่อการสึกหรอและความเหนียวที่ดี สามารถทนต่อสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง และเหมาะสำหรับการปฏิบัติการเจาะหลุมลึกและลึกพิเศษ 45

ส่วนประกอบของวัสดุ:
