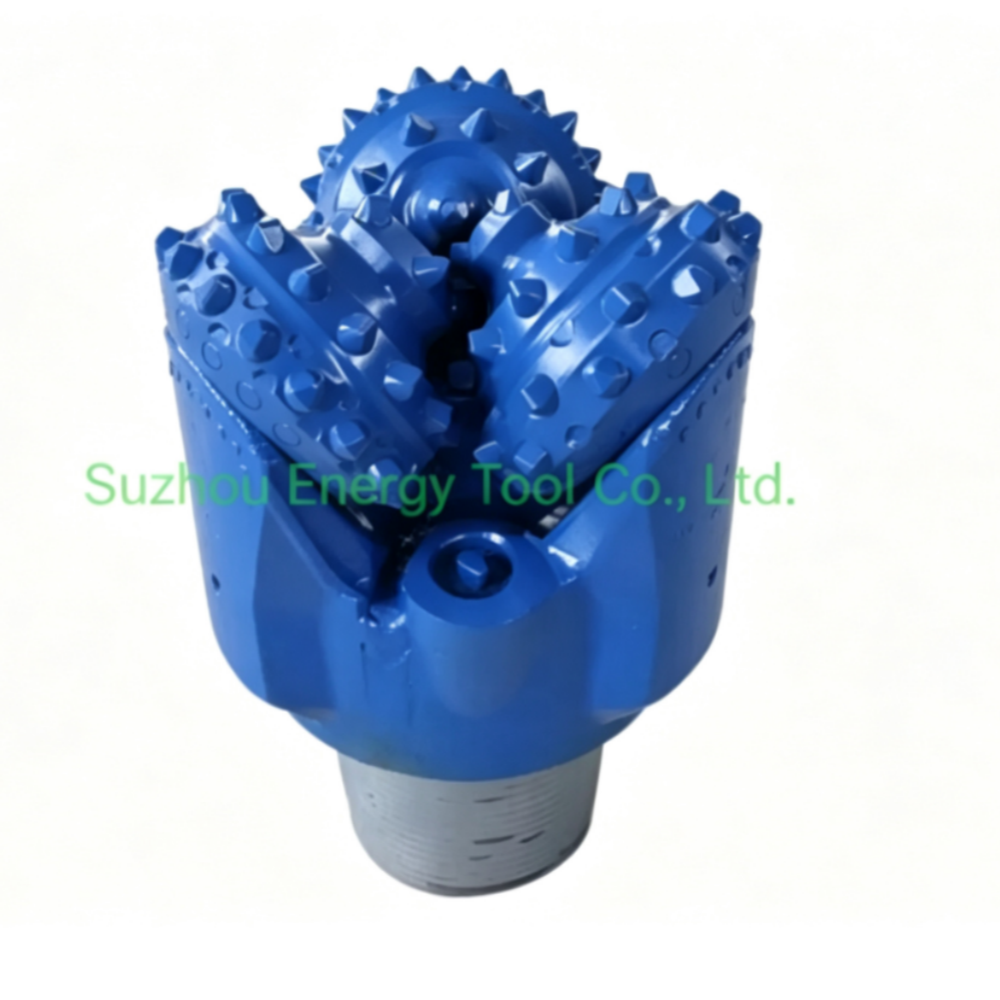

10 5/8 " IADC 537 TCI Tricone Drill เครื่องมือเจาะหิน

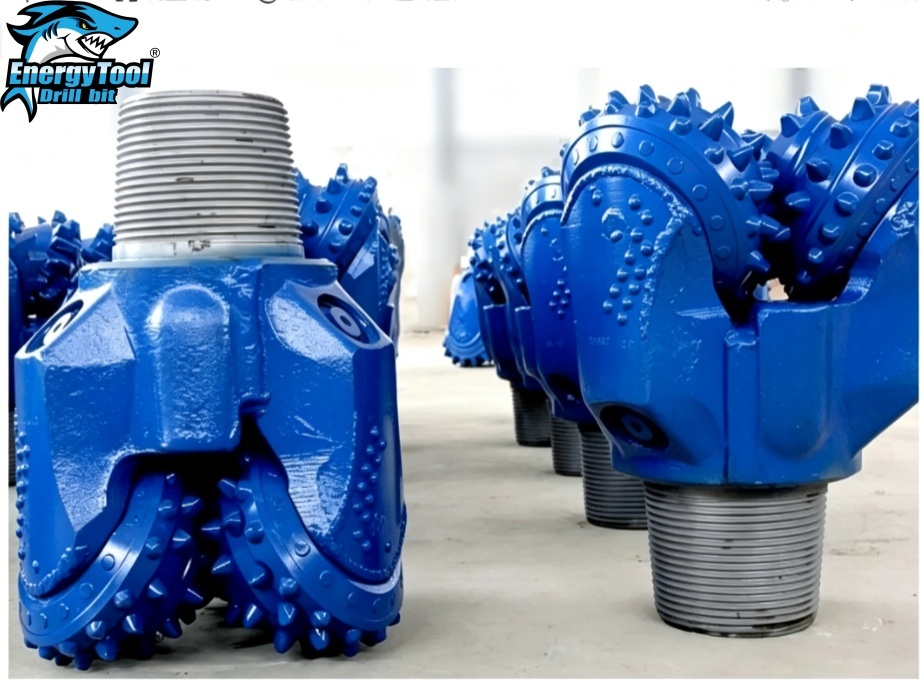

ดอกสว่านโรลเลอร์โคน ขนาด 10-5/8 นิ้ว ดอกสว่านไทรโคน TCI IADC 537 พร้อมแกนต่อ API 6-5/8 นิ้ว

คำอธิบาย

ดอกสว่านไทรโคนมีบทบาทสำคัญในการปฏิบัติงานเจาะเป็นส่วนหนึ่งของชุดประกอบส่วนท้ายหลุม ดอกสว่านกลนี้อาศัยการหมุนและการเสียดสีเชิงกลที่เกิดจากฟันของมันในการกำจัดพื้นผิวหินระหว่างการเจาะ วัตถุประสงค์หลักคือการใช้พลังงานที่เกิดจากก้านเจาะที่หมุนและการจ่ายโคลนอย่างมีประสิทธิภาพ โดยใช้แรงนี้เพื่ออำนวยความสะดวกในกระบวนการทำให้หลุมลึกขึ้น

ข้อมูลจำเพาะ :

จะทราบคุณภาพของดอกสว่านไทรโคนได้อย่างไร?

• หนังสือเดินทางรหัส IADC ดอกสว่านไทรโคน
• ตัวเลือกดอกสว่านไทรโคน TCI & ฟันเหล็ก
• ดอกสว่านไทรโคน ทังสเตนคาร์ไบด์อินเสิร์ทเพิ่มเติมที่แถวส้น
• ดอกสว่านไทรโคน เคลือบด้วยทังสเตนคาร์ไบด์บนตัวโคน
• ดอกสว่านไทรโคน ทังสเตนคาร์ไบด์อินเสิร์ทเคลือบเพชรที่ขอบของโคน
• ดอกสว่านไทรโคน ทังสเตนคาร์ไบด์อินเสิร์ทที่ส่วนหางของขา
• ดอกสว่านไทรโคน หัวฉีดกลางเพิ่มเติมสำหรับการทำความสะอาดโคน

คุณสมบัติของดอกสว่านไทรโคนคือมาพร้อมกับหนังสือเดินทางของตัวเองดังนี้:

• ข้อมูลจำเพาะของโคน
• ตราประทับคุณภาพที่ลงนามโดยผู้ผลิตและตรวจสอบดอกสว่าน
• พารามิเตอร์การเจาะที่แนะนำเพื่อให้ได้ประสิทธิภาพสูงสุดจากดอกสว่าน:
• น้ำหนักดอกสว่าน
• ความเร็วรอบ
• ปริมาณการล้าง

การใช้งาน

• การสำรวจทางธรณีเทคนิค
• การสำรวจและตรวจสอบเหมืองแร่
• การติดตั้งเครื่องมือทางธรณีเทคนิค
• ธรณีฟิสิกส์

ประเภทของดอกสว่านไทรโคนที่คุณเลือกขึ้นอยู่กับธรณีวิทยาที่คุณกำลังเจาะและเส้นผ่านศูนย์กลางของหลุมเจาะ สมาคมผู้รับเหมาเจาะระหว่างประเทศ (IADC) ได้พัฒนาระบบขั้นตอนที่ใช้งานง่ายเพื่อเลือกดอกสว่านไทรโคนสำหรับธรณีวิทยาของคุณพร้อมคุณสมบัติเพิ่มเติม เช่น การป้องกันดอกสว่านเพื่ออายุการใช้งานที่ยาวนานขึ้น

ประเภทลูกปืน
โดยหลักแล้วมีลูกปืนสามประเภทที่ใช้ในการออกแบบดอกสว่านเจาะไทรโคน:

ลูกปืนโรลเลอร์แบบเปิดมาตรฐาน:
บนดอกสว่านเหล่านี้ โคนจะหมุนได้อย่างอิสระ ดอกสว่านประเภทนี้มีลูกปืนแถวหน้าและลูกปืนโรลเลอร์แถวหลัง
ดอกสว่านโรลเลอร์แบบซีล:
ดอกสว่านเหล่านี้มีซีลโอริงพร้อมช่องเก็บจาระบีสำหรับการหล่อเย็นลูกปืน ซีลทำหน้าที่เป็นเกราะป้องกันโคลนและเศษหินเพื่อปกป้องลูกปืน
ดอกสว่านโรลเลอร์แบบลูกปืนแกน:
ดอกสว่านเหล่านี้หล่อเย็นด้วยน้ำมัน/จาระบีอย่างเคร่งครัดด้วยลูกปืนจมูก ซีลโอริง และรางเพื่อประสิทธิภาพสูงสุด


รหัส IADC

รหัส IADC ช่วยให้สามารถอธิบายประเภทของดอกสว่านที่ต้องการได้ง่ายขึ้น
สามหลักแรกจำแนกดอกสว่านตามชั้นหินที่ออกแบบมาเพื่อเจาะและลูกปืน/การออกแบบซีลที่ใช้
1, 2 และ 3 หมายถึงดอกสว่านฟันเหล็กโดย 1 สำหรับชั้นหินอ่อน 2 สำหรับชั้นหินปานกลาง และ 3 สำหรับชั้นหินแข็ง
รหัส 4, 5, 6, 7 และ 8 หมายถึงดอกสว่านทังสเตนคาร์ไบด์อินเสิร์ทสำหรับความแข็งของชั้นหินที่แตกต่างกัน โดย 4 คืออ่อนที่สุดและ 8 คือแข็งที่สุด


ประเภทชั้นหิน

ต่อไปนี้แสดงชั้นหินทั่วไปและการอ้างอิง IADC
1 & 4 ชั้นหินอ่อนที่มีชั้นเหนียวและกำลังอัดต่ำ เช่น ดินเหนียว หินมาร์ล

1 & 4 ชั้นหินอ่อนที่มีกำลังอัดต่ำ เช่น หินมาร์ล เกลือ แอนไฮไดรต์ และหินดินดาน

5 ชั้นหินอ่อนถึงปานกลางที่มีกำลังอัดต่ำและมีชั้นหินแข็งสลับกัน เช่น หินทราย หินดินดาน และหินชอล์ก

2 หรือ 6 ชั้นหินหนาแน่นปานกลางถึงแข็งที่มีกำลังอัดสูงถึงสูงมาก แต่มีชั้นที่ไม่มีการเสียดสีหรือมีการเสียดสีเล็กน้อย เช่น หินดินดาน หินโคลน หินทราย หินปูน โดโลไมต์ และแอนไฮไดรต์

3 หรือ 7 ชั้นหินแข็งและหนาแน่นที่มีกำลังอัดสูงมากและมีชั้นที่มีการเสียดสีบางส่วน เช่น หินทรายแป้ง หินทราย และหินโคลน

8 ชั้นหินแข็งและเสียดสีมาก เช่น ควอตซ์ไซต์และหินภูเขาไฟ


รหัส IADC- หลักสามหลักแรกจำแนกดอกสว่านตามชั้นหินที่ออกแบบมาเพื่อเจาะและลูกปืน/การออกแบบซีลที่ใช้

หลักแรก1, 2 และ 3 หมายถึงดอกสว่านฟันเหล็กโดย 1 สำหรับชั้นหินอ่อน 2 สำหรับชั้นหินปานกลาง และ 3 สำหรับชั้นหินแข็ง
4, 5, 6, 7 และ 8 หมายถึงทังสเตนคาร์ไบด์ดอกสว่านอินเสิร์ท สำหรับความแข็งของชั้นหินที่แตกต่างกัน โดย 4 คืออ่อนที่สุดและ 8 คือแข็งที่สุด

หลักที่สอง1, 2, 3 และ 4 เป็นการแบ่งย่อยเพิ่มเติมของชั้นหินโดย 1 คืออ่อนที่สุดและ 4 คือแข็งที่สุด

หลักที่สามหลักนี้จะจำแนกดอกสว่านตามประเภทลูกปืน/ซีลดังนี้:
ดอกสว่านโรลเลอร์แบบเปิดมาตรฐาน ดอกสว่านโรลเลอร์แบบเปิดมาตรฐาน,
แบบระบายอากาศ ดอกสว่านโรลเลอร์แบบเปิดมาตรฐานพร้อมการป้องกันขอบ ซึ่งกำหนดให้เป็นคาร์ไบด์อินเสิร์ทที่ส้นของโคน ดอกสว่านโรลเลอร์แบบซีล ดอกสว่านโรลเลอร์แบบซีลพร้อมการป้องกันขอบ ดอกสว่านโรลเลอร์แบบซีลแกน ดอกสว่านโรลเลอร์แบบซีลแกนพร้อมการป้องกันขอบ

หลักที่สี่รหัสตัวอักษรต่อไปนี้ใช้ในตำแหน่งหลักที่สี่เพื่อระบุคุณสมบัติเพิ่มเติม: A. การใช้งานลม R. การเชื่อมเสริม C. หัวฉีดกลาง S. ฟันเหล็กมาตรฐาน D. การควบคุมการเบี่ยงเบน X. อินเสิร์ทสิ่ว E. หัวฉีดขยาย Y. อินเสิร์ทกรวย G. การป้องกันขอบพิเศษ Z. รูปทรงอินเสิร์ทอื่นๆ J. การเบี่ยงเบนหัวฉีด
